使用導航網格

導航網格的 2D 與 3D 版本分別為 NavigationPolygon 與 NavigationMesh。

備註

導航網格僅描述代理物件中心點可通行的區域，不會考慮代理物件的半徑大小。如果你需要尋路時考慮代理物件（碰撞）尺寸，必須相應縮小導航網格。

導航功能與引擎其他部分（如繪圖或物理）是獨立運作的。進行尋路時，系統只會參考導航網格，其它如可見物件或碰撞形狀都會被完全忽略。如果你希望尋路時考慮其他資料（例如可見物件），就必須自行調整導航網格。將這些限制條件烘焙進導航網格的過程，通常稱為導航網格烘焙（baking）。

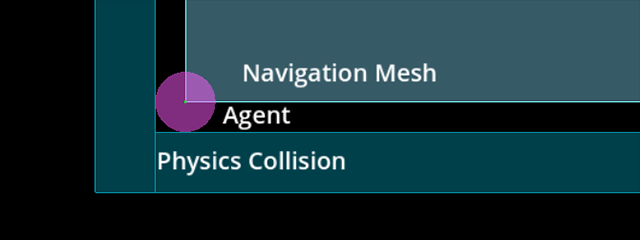

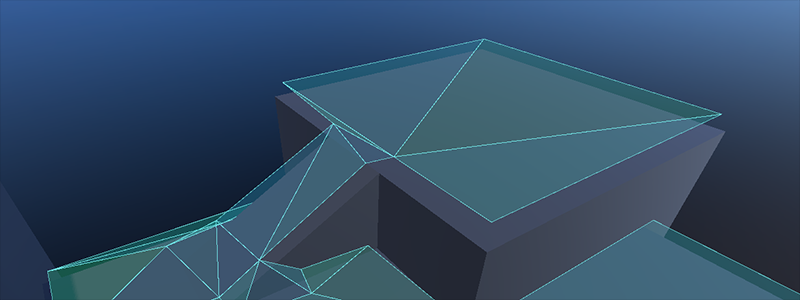

導航網格多邊形：凸 vs 凹比較 — 導航網格描述的是代理物件中心能安全站立的表面，這與物理形狀描述外部碰撞邊界不同。

如果在循導航路徑時發生穿模或碰撞問題，請記得必須透過合適的導航網格來告知導航系統你的設計意圖。導航系統本身並不會知道「這裡是一棵樹／石頭／牆壁的碰撞形狀或視覺網格」，它只知道「這裡有導航網格，所以可以安全通行」。

使用 NavigationRegion 烘焙導航網格

透過 NavigationRegion 節點，導航網格烘焙變得更方便。使用 NavigationRegion 節點烘焙時，解析、烘焙與區域更新等步驟會自動整合為單一功能。

這些節點在 2D 與 3D 中分別為 NavigationRegion2D 與 NavigationRegion3D。

小訣竅

導航網格的 source_geometry_mode 可切換為僅解析特定節點群組名稱，讓需要被烘焙的節點可以放在場景的任意位置。

當在編輯器選擇 NavigationRegion2D 節點時，頂部工具列會顯示烘焙選項與多邊形繪製工具。

為了讓此區域能運作，必須新增一個 NavigationPolygon 資源。

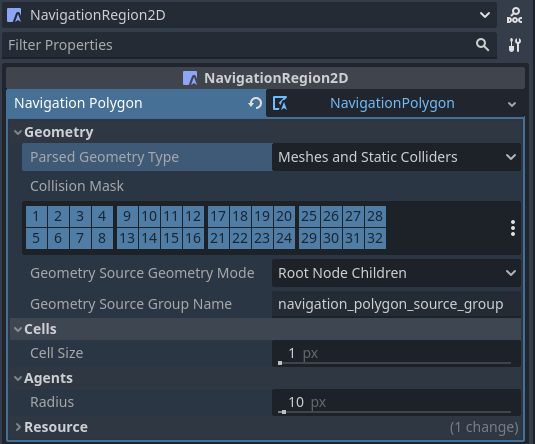

用來解析與烘焙導航網格的屬性會在該資源中，並可於資源屬性檢查器中找到。

以下屬性可影響來源幾何解析的結果。

parsed_geometry_type 用來過濾是否從 SceneTree 解析視覺物件、物理物件，或兩者都解析。更多細節請參考下方的『解析來源幾何』章節。
當 parsed_geometry_type 包含靜態碰撞器時，collision_mask 可以用來過濾哪些物理碰撞物件會被包含。
source_geometry_mode 用來定義從哪些節點開始解析，以及如何遍歷 SceneTree。
僅解析某個節點群組時，請設置 source_geometry_group_name，實際效果取決於 source_geometry_mode。

設置來源幾何之後，可用以下屬性調整烘焙結果。

cell_size 設定網格的像素（格點）大小，應與導航地圖尺寸相符。
agent_radius 會縮小烘焙後的導航網格，為代理物件（碰撞）尺寸預留足夠邊界。

NavigationRegion2D 的烘焙功能也可以於執行時透過腳本使用。

var on_thread: bool = true
bake_navigation_polygon(on_thread)

bool onThread = true;
BakeNavigationPolygon(onThread);

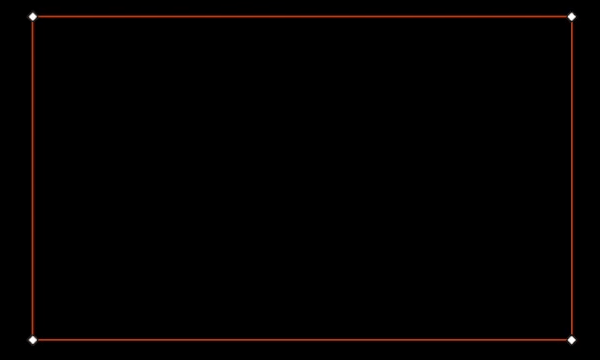

要快速測試 2D 導航網格的預設烘焙流程：

新增一個 NavigationRegion2D。
在 NavigationRegion2D 上新增 NavigationPolygon 資源。
在 NavigationRegion2D 節點下方新增 Polygon2D。
使用 NavigationRegion2D 的多邊形繪製工具繪製一個 NavigationPolygon 外框。
使用 Polygon2D 的繪製工具，在 NavigationPolygon 外框內畫出一個 Polygon2D 外框。
點擊編輯器的烘焙按鈕，即可看到生成的導航網格。

在編輯器中選擇 NavigationRegion3D 節點時，頂部工具列會顯示烘焙相關選項。

../../_images/nav_mesh_bake_toolbar.webp

必須新增一個 NavigationMesh 資源到該區域才能運作。

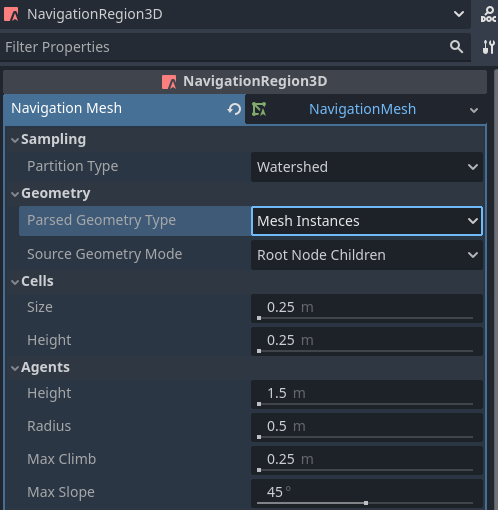

用來解析與烘焙導航網格的屬性會在該資源中，並可於資源屬性檢查器中找到。

../../_images/nav_region3d_baking_01.webp

以下屬性可影響來源幾何解析的結果。

parsed_geometry_type 用來過濾是否從 SceneTree 解析視覺物件、物理物件，或兩者都解析。更多細節請參考下方的『解析來源幾何』章節。
當 parsed_geometry_type 包含靜態碰撞器時，collision_mask 可以用來過濾哪些物理碰撞物件會被包含。
source_geometry_mode 用來定義從哪些節點開始解析，以及如何遍歷 SceneTree。
僅解析某個節點群組時，請設置 source_geometry_group_name，實際效果取決於 source_geometry_mode。

設置來源幾何之後，可用以下屬性調整烘焙結果。

cell_size 與 cell_height 設定體素網格的格點大小，應與導航地圖尺寸相符。
agent_radius 會縮小烘焙後的導航網格，為代理物件（碰撞）尺寸預留足夠邊界。
agent_height 用於排除代理物件高度無法通過的區域。
agent_max_climb 與 agent_max_slope 可排除相鄰體素高度差過大或表面坡度過陡的區域。

警告

cell_size 或 cell_height 設得太小時，將產生過多體素，可能導致遊戲卡死甚至崩潰。

NavigationRegion3D 的烘焙功能也可於執行時透過腳本使用。

var on_thread: bool = true
bake_navigation_mesh(on_thread)

bool onThread = true;
BakeNavigationMesh(onThread);

要快速測試 3D 導航網格的預設烘焙流程：

新增一個 NavigationRegion3D。
在 NavigationRegion3D 上新增 NavigationMesh 資源。
在 NavigationRegion3D 節點下方新增 MeshInstance3D。
在 MeshInstance3D 上新增一個 PlaneMesh。
點擊編輯器的烘焙按鈕，即可看到生成的導航網格。

使用 NavigationServer 烘焙導航網格

NavigationServer2D 與 NavigationServer3D 提供 API，可分別呼叫導航網格烘焙流程中的各個步驟。

parse_source_geometry_data() 用於將來源幾何解析為可重複使用並可序列化的資源。
bake_from_source_geometry_data() 用於根據已解析的資料烘焙導航網格，例如可避免執行時重複解析而導致效能問題。
bake_from_source_geometry_data_async() 功能相同，但會以多線程方式延遲烘焙導航網格，不會阻塞主線程。

與 NavigationRegion 相比，NavigationServer 提供更細緻的導航網格烘焙流程控制，但相對更複雜，也具備更多進階選項。

NavigationServer 相較於 NavigationRegion 的其他優點包括：

伺服器可僅解析來源幾何而不立即烘焙，例如用於快取以便日後使用。
伺服器允許手動指定來源幾何解析時的根節點。
伺服器可接受並烘焙由程式產生的來源幾何資料。
伺服器可連續烘焙多個導航網格，並重複利用同一組來源幾何資料。

使用 NavigationServer 烘焙導航網格時，必須有來源幾何。來源幾何即是導航網格烘焙過程中應考慮的幾何資料。2D 與 3D 導航網格皆是由來源幾何烘焙而成。

來源幾何資源在 2D 與 3D 中分別為 NavigationMeshSourceGeometryData2D 與 NavigationMeshSourceGeometryData3D。

來源幾何可以來自視覺網格、物理碰撞，或程式產生的資料陣列（例如 2D 輪廓、3D 三角面）。一般情況下，來源幾何會直接從 SceneTree 的節點配置中解析。注意，執行時重新烘焙導航網格時，解析幾何資料一定會在主線程進行。

備註

SceneTree 並非執行緒安全，從 SceneTree 解析來源幾何只能在主線程執行。

警告

從視覺網格與多邊形取得資料時需由 GPU 傳回，過程會讓 RenderingServer 停頓。執行時重新烘焙導航網格時，建議盡量使用物理形狀作為解析來源幾何。

來源幾何會存於資源中，因此可多次重複利用，例如針對不同代理尺寸烘焙多個導航網格。也可以將來源幾何儲存到磁碟以便日後載入，避免執行時重複解析造成效能負擔。

幾何資料應盡量簡單，邊數只要足夠即可，避免冗餘。特別是在 2D 中，應避免重複或巢狀幾何，否則會強制啟用多邊形洞計算，導致多邊形翻轉。例如，一個較小的 StaticBody2D 完全放在另一個 StaticBody2D 範圍內，就是巢狀幾何。

在大型世界場景中分塊烘焙導航網格

也參考

你可以在 Navigation Mesh Chunks 2D 與 Navigation Mesh Chunks 3D 範例專案中看到導航網格分塊烘焙的實際運作。

為避免不同區塊之間的邊緣錯位，導航網格烘焙過程有兩個重要屬性：烘焙邊界（baking bound）與邊界尺寸（border size）。兩者搭配可確保區塊之間的邊緣完美對齊。

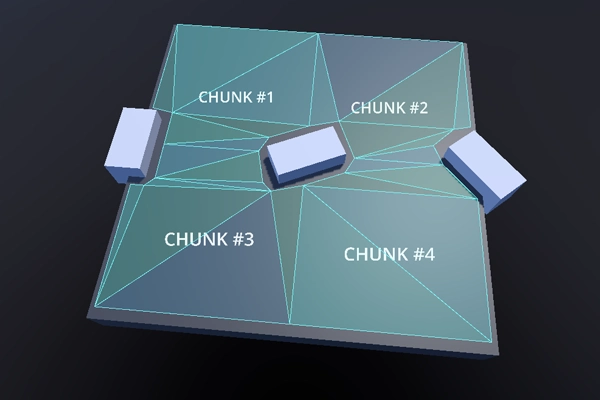

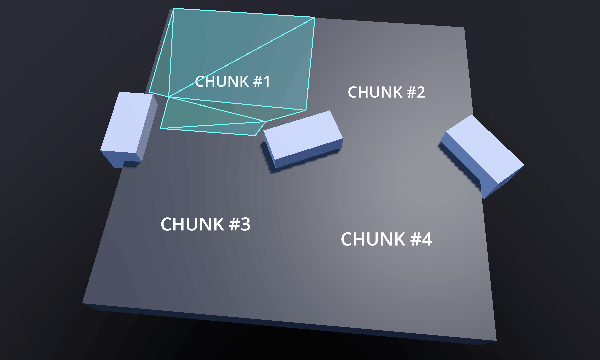

帶烘焙邊界與邊界尺寸的導航網格分塊 — 導航網格分塊可僅設烘焙邊界，或額外加上邊界尺寸來烘焙。

烘焙邊界在 2D 中為軸對齊的 Rect2，在 3D 中為 AABB，會將烘焙範圍外的來源幾何全部排除。

NavigationPolygon 的 baking_rect 與 baking_rect_offset 屬性可用來設定 2D 烘焙邊界與其位置。

NavigationMesh 的 filter_baking_aabb 與 filter_baking_aabb_offset 屬性可用來設定 3D 烘焙邊界與其位置。

僅設置烘焙邊界仍會有問題，例如 agent_radius 等必要偏移會導致產生的導航網格邊緣無法正確對齊。

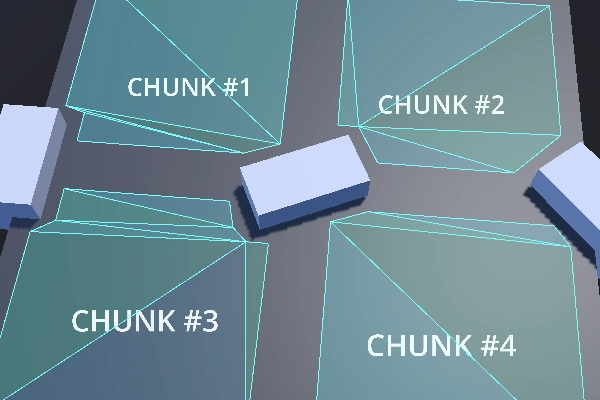

有間隙的導航網格分塊 — 由於烘焙時考慮代理半徑偏移，導航網格分塊之間會出現明顯間隙。

這時就需要使用導航網格的 border_size 屬性。邊界尺寸是烘焙邊界向內的留白，其特點是大多數偏移與後處理（如 agent_radius）都不會影響它。

邊界尺寸不是用來排除來源幾何，而是用來裁剪烘焙後導航網格的表面。如果烘焙邊界夠大，邊界尺寸就能移除有問題的表面，只留下預期尺寸的分塊。

備註

烘焙邊界必須足夠大，才能涵蓋所有相鄰分塊的合理來源幾何。

警告

在 3D 中，邊界尺寸僅作用於 xz 平面。

導航網格烘焙常見問題

建立或烘焙導航網格時，常見以下問題與注意事項。

導航網格烘焙於執行時造成 FPS 掉幀
導航網格烘焙預設會在背景執行緒進行，只要平台支援多執行緒，實際上烘焙本身很少成為效能問題來源（前提是執行時重新烘焙的幾何數量與複雜度是合理的）。

執行時效能問題多半來自來源幾何的解析階段，這通常需要存取節點與 SceneTree。而 SceneTree 並非執行緒安全，所有節點必須在主線程解析。部分數據量龐大的節點（如 TileMap，每個格子及圖層都需解析多邊形）在執行時解析會相當耗時。包含網格的節點還需從 RenderingServer 請求資料，也會讓渲染過程暫停。

提升效能的方法包括：盡可能使用簡化的形狀（如碰撞形狀代替複雜視覺網格）、預先合併與簡化幾何。若仍無法改善，則不要從 SceneTree 解析，而是用腳本程式生成來源幾何。若來源僅為純資料陣列，整個烘焙過程皆可於背景執行緒進行。
2D 導航網格產生非預期的孔洞。
2D 導航網格烘焙會根據外框路徑進行多邊形裁切。多邊形上的「孔洞」是為了支援更複雜的 2D 形狀，但當有眾多複雜形狀時，這些孔洞的結果可能會變得難以預測。

為避免多邊形孔洞計算產生非預期問題，請避免在同類型（可通行／障礙）外框內巢狀其他外框，包括節點解析所得的形狀。例如，將一個小的 StaticBody2D 放在較大的 StaticBody2D 內，可能會導致多邊形翻轉。
3D 導航網格出現在幾何體內部。
3D 導航網格烘焙時並沒有「內部」的概念，體素格點只分為被佔據或未被佔據。請移除被其他幾何包覆的地面幾何。如果不行，可以在內部加入最簡單的「假」幾何（少量三角形），讓這些格點有所佔用。

也可以將 NavigationObstacle3D 設為參與導航網格烘焙，以移除不需要的幾何。

NavigationObstacle3D 移除不需要的幾何 — 可利用 NavigationObstacle3D 形狀來移除不需要的導航網格部分。

導航網格腳本範本

以下腳本範例會使用 NavigationServer 解析 SceneTree 的來源幾何，烘焙導航網格，並用新導航網格更新導航區域。

extends Node2D

var navigation_mesh: NavigationPolygon
var source_geometry : NavigationMeshSourceGeometryData2D
var callback_parsing : Callable
var callback_baking : Callable
var region_rid: RID

func _ready() -> void:
    navigation_mesh = NavigationPolygon.new()
    navigation_mesh.agent_radius = 10.0
    source_geometry = NavigationMeshSourceGeometryData2D.new()
    callback_parsing = on_parsing_done
    callback_baking = on_baking_done
    region_rid = NavigationServer2D.region_create()

    # Enable the region and set it to the default navigation map.
    NavigationServer2D.region_set_enabled(region_rid, true)
    NavigationServer2D.region_set_map(region_rid, get_world_2d().get_navigation_map())

    # Some mega-nodes like TileMap are often not ready on the first frame.
    # Also the parsing needs to happen on the main-thread.
    # So do a deferred call to avoid common parsing issues.
    parse_source_geometry.call_deferred()

func parse_source_geometry() -> void:
    source_geometry.clear()
    var root_node: Node2D = self

    # Parse the obstruction outlines from all child nodes of the root node by default.
    NavigationServer2D.parse_source_geometry_data(
        navigation_mesh,
        source_geometry,
        root_node,
        callback_parsing
    )

func on_parsing_done() -> void:
    # If we did not parse a TileMap with navigation mesh cells we may now only
    # have obstruction outlines so add at least one traversable outline
    # so the obstructions outlines have something to "cut" into.
    source_geometry.add_traversable_outline(PackedVector2Array([
        Vector2(0.0, 0.0),
        Vector2(500.0, 0.0),
        Vector2(500.0, 500.0),
        Vector2(0.0, 500.0)
    ]))

    # Bake the navigation mesh on a thread with the source geometry data.
    NavigationServer2D.bake_from_source_geometry_data_async(
        navigation_mesh,
        source_geometry,
        callback_baking
    )

func on_baking_done() -> void:
    # Update the region with the updated navigation mesh.
    NavigationServer2D.region_set_navigation_polygon(region_rid, navigation_mesh)

using Godot;

public partial class MyNode2D : Node2D
{
    private NavigationPolygon _navigationMesh;
    private NavigationMeshSourceGeometryData2D _sourceGeometry;
    private Callable _callbackParsing;
    private Callable _callbackBaking;
    private Rid _regionRid;

    public override void _Ready()
    {
        _navigationMesh = new NavigationPolygon();
        _navigationMesh.AgentRadius = 10.0f;
        _sourceGeometry = new NavigationMeshSourceGeometryData2D();
        _callbackParsing = Callable.From(OnParsingDone);
        _callbackBaking = Callable.From(OnBakingDone);
        _regionRid = NavigationServer2D.RegionCreate();

        // Enable the region and set it to the default navigation map.
        NavigationServer2D.RegionSetEnabled(_regionRid, true);
        NavigationServer2D.RegionSetMap(_regionRid, GetWorld2D().NavigationMap);

        // Some mega-nodes like TileMap are often not ready on the first frame.
        // Also the parsing needs to happen on the main-thread.
        // So do a deferred call to avoid common parsing issues.
        CallDeferred(MethodName.ParseSourceGeometry);
    }

    private void ParseSourceGeometry()
    {
        _sourceGeometry.Clear();
        Node2D rootNode = this;

        // Parse the obstruction outlines from all child nodes of the root node by default.
        NavigationServer2D.ParseSourceGeometryData(
            _navigationMesh,
            _sourceGeometry,
            rootNode,
            _callbackParsing
        );
    }

    private void OnParsingDone()
    {
        // If we did not parse a TileMap with navigation mesh cells we may now only
        // have obstruction outlines so add at least one traversable outline
        // so the obstructions outlines have something to "cut" into.
        _sourceGeometry.AddTraversableOutline(
        [
            new Vector2(0.0f, 0.0f),
            new Vector2(500.0f, 0.0f),
            new Vector2(500.0f, 500.0f),
            new Vector2(0.0f, 500.0f),
        ]);

        // Bake the navigation mesh on a thread with the source geometry data.
        NavigationServer2D.BakeFromSourceGeometryDataAsync(_navigationMesh, _sourceGeometry, _callbackBaking);
    }

    private void OnBakingDone()
    {
        // Update the region with the updated navigation mesh.
        NavigationServer2D.RegionSetNavigationPolygon(_regionRid, _navigationMesh);
    }
}

extends Node3D

var navigation_mesh: NavigationMesh
var source_geometry : NavigationMeshSourceGeometryData3D
var callback_parsing : Callable
var callback_baking : Callable
var region_rid: RID

func _ready() -> void:
    navigation_mesh = NavigationMesh.new()
    navigation_mesh.agent_radius = 0.5
    source_geometry = NavigationMeshSourceGeometryData3D.new()
    callback_parsing = on_parsing_done
    callback_baking = on_baking_done
    region_rid = NavigationServer3D.region_create()

    # Enable the region and set it to the default navigation map.
    NavigationServer3D.region_set_enabled(region_rid, true)
    NavigationServer3D.region_set_map(region_rid, get_world_3d().get_navigation_map())

    # Some mega-nodes like GridMap are often not ready on the first frame.
    # Also the parsing needs to happen on the main-thread.
    # So do a deferred call to avoid common parsing issues.
    parse_source_geometry.call_deferred()

func parse_source_geometry() -> void:
    source_geometry.clear()
    var root_node: Node3D = self

    # Parse the geometry from all mesh child nodes of the root node by default.
    NavigationServer3D.parse_source_geometry_data(
        navigation_mesh,
        source_geometry,
        root_node,
        callback_parsing
    )

func on_parsing_done() -> void:
    # Bake the navigation mesh on a thread with the source geometry data.
    NavigationServer3D.bake_from_source_geometry_data_async(
        navigation_mesh,
        source_geometry,
        callback_baking
    )

func on_baking_done() -> void:
    # Update the region with the updated navigation mesh.
    NavigationServer3D.region_set_navigation_mesh(region_rid, navigation_mesh)

using Godot;

public partial class MyNode3D : Node3D
{
    private NavigationMesh _navigationMesh;
    private NavigationMeshSourceGeometryData3D _sourceGeometry;
    private Callable _callbackParsing;
    private Callable _callbackBaking;
    private Rid _regionRid;

    public override void _Ready()
    {
        _navigationMesh = new NavigationMesh();
        _navigationMesh.AgentRadius = 0.5f;
        _sourceGeometry = new NavigationMeshSourceGeometryData3D();
        _callbackParsing = Callable.From(OnParsingDone);
        _callbackBaking = Callable.From(OnBakingDone);
        _regionRid = NavigationServer3D.RegionCreate();

        // Enable the region and set it to the default navigation map.
        NavigationServer3D.RegionSetEnabled(_regionRid, true);
        NavigationServer3D.RegionSetMap(_regionRid, GetWorld3D().NavigationMap);

        // Some mega-nodes like GridMap are often not ready on the first frame.
        // Also the parsing needs to happen on the main-thread.
        // So do a deferred call to avoid common parsing issues.
        CallDeferred(MethodName.ParseSourceGeometry);
    }

    private void ParseSourceGeometry ()
    {
        _sourceGeometry.Clear();
        Node3D rootNode = this;

        // Parse the geometry from all mesh child nodes of the root node by default.
        NavigationServer3D.ParseSourceGeometryData(
            _navigationMesh,
            _sourceGeometry,
            rootNode,
            _callbackParsing
        );
    }

    private void OnParsingDone()
    {
        // Bake the navigation mesh on a thread with the source geometry data.
        NavigationServer3D.BakeFromSourceGeometryDataAsync(_navigationMesh, _sourceGeometry, _callbackBaking);
    }

    private void OnBakingDone()
    {
        // Update the region with the updated navigation mesh.
        NavigationServer3D.RegionSetNavigationMesh(_regionRid, _navigationMesh);
    }
}

以下腳本範例會利用 NavigationServer 將程式生成的導航網格資料套用於導航區域。

extends Node2D

var navigation_mesh: NavigationPolygon
var region_rid: RID

func _ready() -> void:
    navigation_mesh = NavigationPolygon.new()
    region_rid = NavigationServer2D.region_create()

    # Enable the region and set it to the default navigation map.
    NavigationServer2D.region_set_enabled(region_rid, true)
    NavigationServer2D.region_set_map(region_rid, get_world_2d().get_navigation_map())

    # Add vertices for a convex polygon.
    navigation_mesh.vertices = PackedVector2Array([
        Vector2(0.0, 0.0),
        Vector2(100.0, 0.0),
        Vector2(100.0, 100.0),
        Vector2(0.0, 100.0),
    ])

    # Add indices for the polygon.
    navigation_mesh.add_polygon(
        PackedInt32Array([0, 1, 2, 3])
    )

    NavigationServer2D.region_set_navigation_polygon(region_rid, navigation_mesh)

using Godot;

public partial class MyNode2D : Node2D
{
    private NavigationPolygon _navigationMesh;
    private Rid _regionRid;

    public override void _Ready()
    {
        _navigationMesh = new NavigationPolygon();
        _regionRid = NavigationServer2D.RegionCreate();

        // Enable the region and set it to the default navigation map.
        NavigationServer2D.RegionSetEnabled(_regionRid, true);
        NavigationServer2D.RegionSetMap(_regionRid, GetWorld2D().NavigationMap);

        // Add vertices for a convex polygon.
        _navigationMesh.Vertices =
        [
            new Vector2(0, 0),
            new Vector2(100.0f, 0),
            new Vector2(100.0f, 100.0f),
            new Vector2(0, 100.0f),
        ];

        // Add indices for the polygon.
        _navigationMesh.AddPolygon([0, 1, 2, 3]);

        NavigationServer2D.RegionSetNavigationPolygon(_regionRid, _navigationMesh);
    }
}

extends Node3D

var navigation_mesh: NavigationMesh
var region_rid: RID

func _ready() -> void:
    navigation_mesh = NavigationMesh.new()
    region_rid = NavigationServer3D.region_create()

    # Enable the region and set it to the default navigation map.
    NavigationServer3D.region_set_enabled(region_rid, true)
    NavigationServer3D.region_set_map(region_rid, get_world_3d().get_navigation_map())

    # Add vertices for a convex polygon.
    navigation_mesh.vertices = PackedVector3Array([
        Vector3(-1.0, 0.0, 1.0),
        Vector3(1.0, 0.0, 1.0),
        Vector3(1.0, 0.0, -1.0),
        Vector3(-1.0, 0.0, -1.0),
    ])

    # Add indices for the polygon.
    navigation_mesh.add_polygon(
        PackedInt32Array([0, 1, 2, 3])
    )

    NavigationServer3D.region_set_navigation_mesh(region_rid, navigation_mesh)

using Godot;

public partial class MyNode3D : Node3D
{
    private NavigationMesh _navigationMesh;
    private Rid _regionRid;

    public override void _Ready()
    {
        _navigationMesh = new NavigationMesh();
        _regionRid = NavigationServer3D.RegionCreate();

        // Enable the region and set it to the default navigation map.
        NavigationServer3D.RegionSetEnabled(_regionRid, true);
        NavigationServer3D.RegionSetMap(_regionRid, GetWorld3D().NavigationMap);

        // Add vertices for a convex polygon.
        _navigationMesh.Vertices =
        [
            new Vector3(-1.0f, 0.0f, 1.0f),
            new Vector3(1.0f, 0.0f, 1.0f),
            new Vector3(1.0f, 0.0f, -1.0f),
            new Vector3(-1.0f, 0.0f, -1.0f),
        ];

        // Add indices for the polygon.
        _navigationMesh.AddPolygon([0, 1, 2, 3]);

        NavigationServer3D.RegionSetNavigationMesh(_regionRid, _navigationMesh);
    }
}
