你的第一個 2D 著色器

前言

著色器是一種運行於 GPU 上的特殊程式，用來算繪圖像。現今的圖形算繪幾乎都仰賴著色器完成。若想更深入瞭解著色器，請參閱著色器是什麼。

本教學將專注於著色器實作，帶你一步步寫出同時包含頂點與片段函式的著色器。本篇適合從未寫過著色器的新手。

備註

如果你已有著色器經驗，只是想快速了解 Godot 著色器的架構，請參考著色器參考。

設定

CanvasItem 著色器用於繪製 Godot 中所有 2D 物件，而 Spatial 著色器則用於繪製所有 3D 物件。

要使用著色器，必須將其附加在 Material。若要讓多個物件共用同一材質，必須各自加上該材質。

所有繼承自 CanvasItem 的物件都有材質屬性。這包括所有 GUI 元件、Sprite2D、TileMapLayer、MeshInstance2D 等等。它們也可以選擇繼承父節點的材質。如果你有大量節點要共用同一材質，這個功能會很方便。

首先，建立一個 Sprite2D 節點。你可以用任何 CanvasItem，只要它能在畫布上繪圖即可。這裡我們選用 Sprite2D，因為它是最容易上手的 CanvasItem。

在屬性檢視器中，點擊「貼圖」旁「[空白]」的地方並選擇「載入」，接著選擇「icon.svg」。新專案預設會有這個 Godot 圖示。現在你應該會在視埠看到這個圖示。

接著，在屬性檢視器 CanvasItem 區塊，點擊「材質」旁邊並選擇「新建 ShaderMaterial」。這會建立一個新的材質資源。再點擊出現的球體。Godot 目前還無法分辨你要寫的是 CanvasItem 著色器還是 Spatial 著色器，因此預覽時會顯示 Spatial 著色器的結果。所以你目前看到的是預設的 Spatial 著色器輸出。

備註

所有繼承自 Material 的材質資源（例如 StandardMaterial3D、ParticleProcessMaterial），都可以轉換為 ShaderMaterial，現有的屬性會轉為對應的文字著色器。要進行轉換，只需在檔案系統面板中右鍵點選該材質並選擇 轉換成 ShaderMaterial。你也可以在屬性檢視器中，對任何指向材質的屬性右鍵進行同樣操作。

然後點擊「著色器」旁邊並選擇「新建 Shader」。最後再點擊剛剛建立的著色器資源，著色器編輯器就會開啟。你現在已經可以開始撰寫你的第一個著色器了。

你的第一個 CanvasItem 著色器

在 Godot 中，所有著色器的第一行都要標明型別，格式如下：

shader_type canvas_item;

由於本例要寫的是 CanvasItem 著色器，所以第一行要指定 canvas_item，所有程式碼都寫在這行下面。

這一行會告訴引擎該提供哪些內建變數及功能。

在 Godot 中，你可以重寫三個函式來控制著色器行為，分別是 vertex （頂點）、 fragment （片段）和 light （光照）。本教學主要帶你寫出同時包含頂點和片段函式的著色器。光照函式比前兩者複雜許多，這裡不會討論。

你的第一個片段函式

片段函式會針對 Sprite2D 的每一個像素運行，用來決定每個像素的顏色。

片段函式只會影響 Sprite2D 覆蓋到的像素，也就是說，你無法用它來在精靈周圍畫出外框等效果。

最簡單的片段函式就是讓每個像素都呈現同一個顏色。

我們只需將一個 vec4 寫入內建變數 COLOR 即可。vec4 是由四個數字組成的向量。想瞭解更多向量知識，請參閱向量數學教學。COLOR 同時是片段函式的輸入和最終輸出。

void fragment(){
  COLOR = vec4(0.4, 0.6, 0.9, 1.0);
}

恭喜你！你已經在 Godot 完成了你的第一個著色器。

接下來我們來增加一些進階內容。

片段函式有許多可用的輸入變數來計算 COLOR，其中之一是 UV。UV 座標會自動設定在 Sprite2D 上（即使你沒特別指定！），它們會告訴著色器該從貼圖的哪個位置取樣。

在片段函式中你只能讀取 UV，但你可以在其他函式裡使用，或直接用來設定 COLOR。

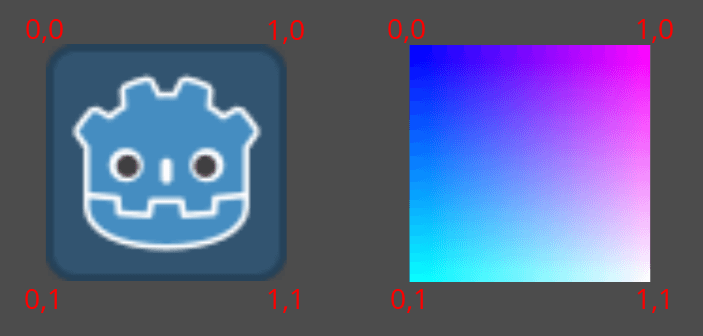

UV 的取值範圍是 0 到 1，分別對應左右與上下。

void fragment() {
  COLOR = vec4(UV, 0.5, 1.0);
}

使用 `TEXTURE` 內建變數

預設情況下，片段函式會自動從 Sprite2D 的貼圖取樣並顯示出來。

當你想調整 Sprite2D 的顏色時，可以像下例程式碼那樣手動從貼圖讀取顏色再進行調整。

void fragment(){
  // This shader will result in a blue-tinted icon
  COLOR.b = 1.0;
}

某些節點（如 Sprite2D）有專屬的貼圖變數，可在著色器中用 TEXTURE 存取。如果你想將 Sprite2D 的貼圖與其他顏色混合，可以用 UV 搭配 texture 函式取得貼圖顏色，再進行處理。這樣可以在著色器內重繪 Sprite2D。

void fragment(){
  COLOR = texture(TEXTURE, UV); // Read from texture again.
  COLOR.b = 1.0; //set blue channel to 1.0
}

$../../../_images/blue-tex.png$

Uniform 輸入

Uniform 輸入可用來將外部資料傳入著色器，而且整個著色器運作時都保持一致。

你可以這樣在著色器頂部定義 uniform 變數來使用：

uniform float size;

更多 uniform 用法請參考著色語言文件。

加入一個 uniform 來調整我們 Sprite2D 的藍色量。

uniform float blue = 1.0; // you can assign a default value to uniforms

void fragment(){
  COLOR = texture(TEXTURE, UV); // Read from texture
  COLOR.b = blue;
}

現在你可以直接在編輯器調整 Sprite2D 的藍色量了。回到屬性檢視器，你會在「Shader Param」區塊看到剛剛宣告的 uniform。只要在編輯器改動這個值，就會覆蓋著色器裡的預設值。

從程式碼與著色器互動

你可以透過節點的材質資源呼叫 set_shader_parameter() 來從程式碼設定 uniform。以 Sprite2D 為例，下面的程式碼會設定 blue 這個 uniform。

var blue_value = 1.0
material.set_shader_parameter("blue", blue_value)

var blueValue = 1.0;
((ShaderMaterial)Material).SetShaderParameter("blue", blueValue);

請注意 uniform 名稱是字串，必須與著色器內變數名稱完全一致（包含大小寫）。

你的第一個頂點函式

現在我們已經有了片段函式，接下來來寫一個頂點函式。

頂點函式可用來決定每個頂點在螢幕上的最終位置。

頂點函式裡最重要的變數是 VERTEX。一開始它代表模型裡的頂點座標，你也可以給它賦值來決定頂點實際被繪製的位置。VERTEX 是一個 vec2，預設是節點本地空間（不會參考相機、視埠或父節點）。

你可以直接對 VERTEX 加值來偏移頂點。

void vertex() {
  VERTEX += vec2(10.0, 0.0);
}

搭配內建的 TIME 變數，這可以實現簡單動畫效果。

void vertex() {
  // Animate Sprite2D moving in big circle around its location
  VERTEX += vec2(cos(TIME)*100.0, sin(TIME)*100.0);
}

結論

本質上，著色器就是如你所見，計算 VERTEX 和 COLOR。進階用法則取決於你能設計出多複雜的數學策略來指定這些變數。

如需靈感，不妨參考一些進階著色器教學，也可參考 Shadertoy 與 The Book of Shaders 這類網站。
