Использование 3D-преобразований

Введение

Если вы никогда раньше не делали 3D-игр, то работа с вращением в трёх измерениях может сначала сбить с толку. Выходя из 2D, естественный образ мышления лежит по линии "О, это как вращение в 2D, за исключением того, что теперь вращения происходят в X, Y и Z ".

Поначалу это кажется простым. Для простых игр такого образа мышления может быть даже достаточно. К сожалению, зачастую это неверно.

Углы в трёх измерениях чаще всего называют «углами Эйлера».

Углы Эйлера были описаны математиком Леонардом Эйлером в начале 1700-х годов.

Такой способ представления трехмерных вращений был новаторским в то время, но у него есть несколько недостатков при использовании в разработке игр (чего и следовало ожидать от парня в забавной шляпе). Идея этого документа состоит в том, чтобы объяснить почему, а также в общих чертах изложить передовые методы работы с преобразованиями при программировании 3D-игр.

Проблемы углов Эйлера

Хотя может показаться интуитивно понятным, что каждая ось вращается, на самом деле это просто непрактично.

Порядок осей координат

Основная причина этого в том, что не существует уникального способа построения ориентации по углам. Не существует стандартной математической функции, которая складывала бы все углы вместе и производила бы фактическое трехмерное вращение. Единственный способ получить ориентацию по углам - это повернуть объект на угол в произвольном порядке.

Это можно сделать, сначала повернув X, затем Y, а затем Z. В качестве альтернативы вы можете сначала повернуть по Y, затем по Z и, наконец, по X. Все работает, но в зависимости от порядка окончательная ориентация объекта не обязательно будет одинаковой. Это означает, что есть несколько способов построить ориентацию с 3 разных углов, в зависимости от порядка поворотов.

Ниже представлена визуализация осей вращения (в порядке X, Y, Z) в подвесе (из Википедии). Как видите, ориентация каждой оси зависит от поворота предыдущей:

Вам может быть интересно, как это на вас влияет. Давайте посмотрим на практический пример:

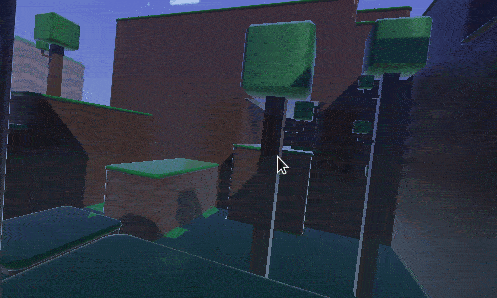

Представьте, что вы работаете над контроллером от первого лица (например, над игрой FPS). Перемещение мыши влево и вправо управляет углом обзора параллельно земле, а перемещение её вверх и вниз перемещает взгляд игрока вверх и вниз.

В этом случае для достижения желаемого эффекта сначала необходимо применить вращение по оси Y (в данном случае "вверх", поскольку Godot использует ориентацию "Y-вверх"), а затем - по оси X.

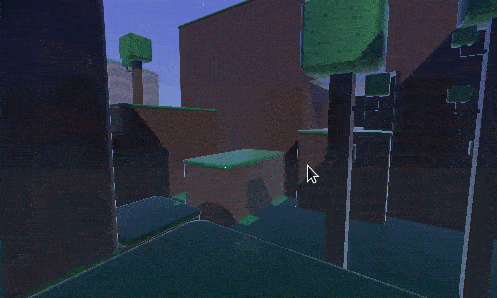

Если бы мы сначала применили вращение по оси X, а затем по Y, эффект был бы нежелательным:

В зависимости от типа игры или желаемого эффекта порядок, в котором вы хотите применить вращение оси, может отличаться. Следовательно, применения вращения по осям X, Y и Z недостаточно: вам также понадобится порядок вращения.

Интерполяция

Еще одна проблема с использованием углов Эйлера - интерполяция. Представьте, что вы хотите переключаться между двумя разными позициями камеры или врага (включая поворот). Один из логических способов приблизиться к этому - интерполировать углы от одного положения к другому. Можно было бы ожидать, что это будет выглядеть так:

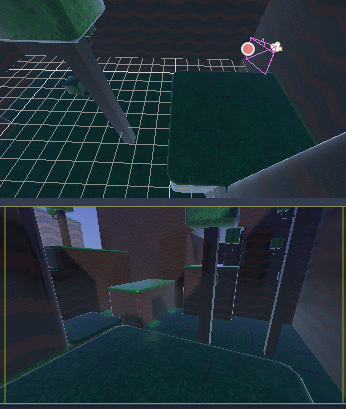

Но это не всегда дает ожидаемый эффект при использовании углов:

На самом деле камера вращалась в противоположном направлении!

Это может произойти по нескольким причинам:

• Повороты не отображаются линейно на ориентацию, поэтому их интерполяция не всегда приводит к кратчайшему пути (т.е. Переход от 270 к 0 градусов - не то же самое, что переход от 270 к 360, даже если углы эквивалентны).

• Блокировка подвеса (первая и последняя повернутые оси совпадают, поэтому степень свободы теряется). См. страницу Википедии о Gimbal Lock для подробного объяснения этой проблемы.

Скажи нет углам Эйлера

В результате всего вышесказанного не следует использовать свойство rotation у узлов Node3D в Godot при разработке игр. Оно существует в основном для использования в редакторе, для согласованности с 2D-движком, а также для простых вращений (как правило, только по одной оси или, в ограниченных случаях, по двум). Как бы ни было заманчиво — не используйте его.

Вместо этого используйте более надёжный способ решения задач вращения.

Введение в трансформации

Godot использует тип данных Transform3D для ориентации. Каждый узел Node3D имеет свойство transform, которое отсчитывается от родительской трансформации, если родительский тип является производным от Spatial.

Также возможно получить доступ к трансформациям в мировых координатах через свойство global_transform.

Преобразование имеет Basis (подсвойство transform.basis), которое состоит из трех векторов Vector3. К ним можно получить доступ через свойство transform.basis, либо напрямую к каждой оси через transform.basis.x, transform.basis.y и transform.basis.z. Каждый вектор указывает направление вращения его оси, поэтому они эффективно описывают полное вращение узла. Масштаб (если он однородный) также можно определить по длине осей. Базис также можно интерпретировать как матрицу 3x3 и использовать как transform.basis[x][y].

Базис по умолчанию (без изменений) похож на:

GDScriptC#

var basis = Basis()
# Contains the following default values:
basis.x = Vector3(1, 0, 0) # Vector pointing along the X axis
basis.y = Vector3(0, 1, 0) # Vector pointing along the Y axis
basis.z = Vector3(0, 0, 1) # Vector pointing along the Z axis

Это также аналог единичной матрицы 3x3.

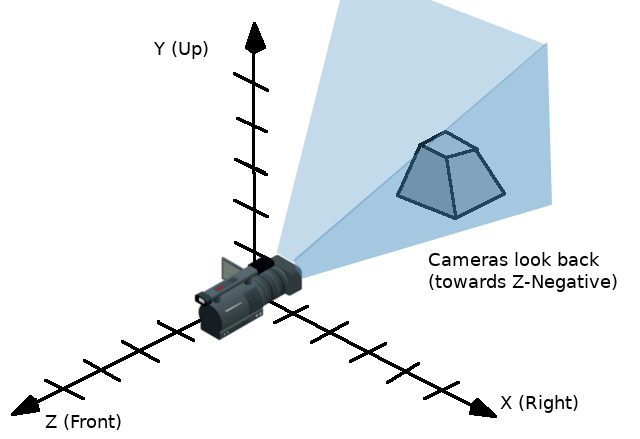

По соглашениям, принятым в OpenGL, X - это ось вправо, Y - ось вверх, а Z - ось вперёд.

Вместе с базисом преобразование также имеет точку опоры. Это Vector3, определяющий, насколько далеко от фактической точки опоры (0, 0, 0) находится это преобразование. Комбинируя базис с точкой опоры, преобразование эффективно представляет собой уникальный перенос, поворот и масштаб в пространстве.

Один из способов визуализировать преобразование - это посмотреть на трехмерный гизмо объекта в режиме "локального пространства".

Стрелки гизмо показывают оси X, Y и Z (красным, зелёным и синим цветом соответственно) основы, а центр гизмо находится в точке опоры объекта.

Для получения дополнительной информации о математике векторов и преобразований, пожалуйста, прочтите руководства Векторная математика.

Управление преобразованиями

Конечно, преобразованиями не так просто манипулировать, как углами, и у них есть свои собственные проблемы.

Можно повернуть преобразование либо путем умножения его базиса на другой (это называется накоплением), либо с помощью методов поворота.

GDScriptC#

var axis = Vector3(1, 0, 0) # Or Vector3.RIGHT
var rotation_amount = 0.1
# Rotate the transform around the X axis by 0.1 radians.
transform.basis = Basis(axis, rotation_amount) * transform.basis
# shortened
transform.basis = transform.basis.rotated(axis, rotation_amount)

Метод в Node3D упрощает это:

GDScriptC#

# Rotate the transform around the X axis by 0.1 radians.
rotate(Vector3(1, 0, 0), 0.1)
# shortened
rotate_x(0.1)

Таким образом поворачивается узел относительно родительского узла.

Для поворота относительно пространства объекта (собственное преобразование узла) используйте следующее:

GDScriptC#

# Rotate around the object's local X axis by 0.1 radians.
rotate_object_local(Vector3(1, 0, 0), 0.1)

Ось должна быть определена в локальной системе координат объекта. Например, для вращения вокруг локальных осей X, Y или Z объекта используйте Vector3.RIGHT для оси X, Vector3.UP для оси Y и Vector3.FORWARD для оси Z.

Ошибки точности

Выполнение последовательных операций с преобразованиями приведет к потере точности из-за ошибок вычислений с плавающей запятой. Это означает, что масштаб каждой оси больше не может быть строго 1.0, и они могут не быть повёрнуты строго на 90 градусов относительно друг от друга.

Если поворот осуществляется каждый кадр, со временем накапливается ошибка точности. Это неизбежно.

Есть два разных способа справиться с этим. Первый - ортонормировать преобразование через некоторое время (возможно, один раз за кадр, если вы изменяете его каждый кадр):

GDScriptC#

transform = transform.orthonormalized()

В результате все оси снова будут иметь длину 1.0 и будут повёрнуты на 90 градусов друг относительно друга. Однако любой масштаб, примененный к преобразованию, будет утерян.

Рекомендуется не масштабировать узлы, с которыми планируется производить манипуляции; вместо этого масштабируйте их дочерние узлы (например, MeshInstance3D). Если всё же необходимо масштабировать сам узел — примените масштаб повторно в конце:

GDScriptC#

transform = transform.orthonormalized()
transform = transform.scaled(scale)

Получение информации

В этот момент вы можете подумать: "Хорошо, но как мне получить углы при трансформации?". И снова ответ: вам это не нужно. Вы должны любыми способами избегать мыслей об углах.

Представьте, что вам нужно выстрелить в направлении, в котором смотрит ваш игрок. Просто используйте ось, направленную вперёд (обычно Z или -Z).

GDScriptC#

bullet.transform = transform
bullet.speed = transform.basis.z * BULLET_SPEED

Враг смотрит на игрока? Используйте для этого скалярное произведение (см. Руководство Векторная математика для объяснения скалярного произведения):

GDScriptC#

# Get the direction vector from player to enemy
var direction = enemy.transform.origin - player.transform.origin
if direction.dot(enemy.transform.basis.z) > 0:
    enemy.im_watching_you(player)

Атака слева:

GDScriptC#

# Remember that +X is right
if Input.is_action_pressed("strafe_left"):
    translate_object_local(-transform.basis.x)

Прыжок:

GDScriptC#

# Keep in mind Y is up-axis
if Input.is_action_just_pressed("jump"):
    velocity.y = JUMP_SPEED

move_and_slide()

Всё обычное поведение и логику можно реализовать с помощью одних только векторов.

Установка информации

Конечно, есть случаи, когда вы хотите установить информацию для преобразования. Представьте себе контроллер от первого лица или движущуюся по орбите камеру. Это определенно делается с использованием углов, потому что вы действительно хотите, чтобы преобразования происходили в определенном порядке.

В таких случаях держите углы и повороты вне transform и задавайте их каждый кадр. Не пытайтесь считывать и повторно использовать их — transform не предназначен для этого.

Пример осмотра вокруг в стиле FPS:

GDScriptC#

# accumulators
var rot_x = 0
var rot_y = 0

func _input(event):
    if event is InputEventMouseMotion and event.button_mask & 1:
        # modify accumulated mouse rotation
        rot_x += event.relative.x * LOOKAROUND_SPEED
        rot_y += event.relative.y * LOOKAROUND_SPEED
        transform.basis = Basis() # reset rotation
        rotate_object_local(Vector3(0, 1, 0), rot_x) # first rotate in Y
        rotate_object_local(Vector3(1, 0, 0), rot_y) # then rotate in X

Как видите, в таких случаях ещё проще сохранить вращение снаружи, а затем использовать преобразование в качестве окончательной ориентации.

Интерполяция с кватернионами

Интерполяция между двумя преобразованиями может эффективно выполняться с помощью кватернионов. Более подробную информацию о том, как работают кватернионы, можно найти в других местах в Интернете. Для практического использования достаточно понять, что в основном они используются для интерполяции кратчайшего пути. Например, если у вас есть два поворота, кватернион плавно выполнит интерполяцию между ними с использованием ближайшей оси.

Преобразовать вращение в кватернион несложно.

GDScriptC#

# Convert basis to quaternion, keep in mind scale is lost
var a = Quaternion(transform.basis)
var b = Quaternion(transform2.basis)
# Interpolate using spherical-linear interpolation (SLERP).
var c = a.slerp(b,0.5) # find halfway point between a and b
# Apply back
transform.basis = Basis(c)

В справке по Quaternion можно найти больше информации об этом типе данных (он также поддерживает накопление преобразований, преобразование точек и т.д., хотя используется это реже). Если вы многократно интерполируете кватернионы или выполняете над ними операции, не забывайте их периодически нормализовать — иначе они тоже начнут страдать от ошибок числовой точности.

Кватернионы полезны при выполнении интерполяции камеры, пути и т.д., так как результат всегда будет правильным и плавным.

Трансформации - твои друзья

Для большинства новичков привыкание к работе с преобразованиями может занять некоторое время. Однако, как только вы к ним привыкнете, вы оцените их простоту и мощность.

Не стесняйтесь обращаться за помощью по этой теме в любое из онлайн-сообществ Godot и, как только вы станете достаточно уверенными в теме, пожалуйста, помогите другим!
