O Compositor

O compositor é um novo recurso do Godot 4 que permite o controle sobre o pipeline de renderização ao renderizar os conteúdos de um Viewport.

Ele pode ser configurado em um nó WorldEnvironment onde se aplica a todos os Viewports, ou pode ser configurado em uma Camera3D e se aplicar apenas ao Viewport que usa aquela câmera.

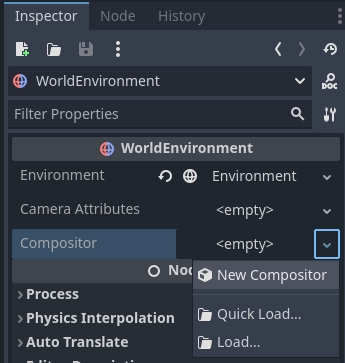

O recurso Compositor é usado para configurar o compositor. Para começar, crie um novo compositor no nó apropriado:

Nota

O compositor é atualmente um recurso suportado apenas pelos renderizadores Mobile e Forward+.

Efeitos do compositor

Efeitos de compositor (Compositor effects) permitem inserir lógica adicional no pipeline de renderização em vários estágios. Este é um recurso avançado que exige um alto nível de compreensão do pipeline de renderização para ser usado da melhor forma.

Como a lógica principal do efeito do compositor é chamada de dentro do pipeline de renderização, é importante notar que essa lógica será executada dentro da thread na qual a renderização ocorre. É preciso tomar cuidado para garantir que não ocorram problemas de concorrência de threads (threading).

Para ilustrar como usar os efeitos do compositor, criaremos um efeito simples de pós-processamento que permite que você escreva seu próprio código de shader e aplique isso em tela cheia por meio de um compute shader. Você pode encontrar o projeto de demonstração finalizado aqui.

Começamos criando um novo script chamado post_process_shader.gd. Faremos deste um script de ferramenta (tool) para que possamos ver o efeito do compositor funcionando no editor. Precisamos estender nosso nó a partir de CompositorEffect. Também devemos dar um nome de classe ao nosso script.

GDScriptC#

@tool
extends CompositorEffect
class_name PostProcessShader

Em seguida, vamos definir uma constante para o código de modelo do nosso shader. Este é o código padrão que faz o nosso compute shader funcionar.

GDScriptC#

const template_shader: String = """
#version 450

// Invocations in the (x, y, z) dimension
layout(local_size_x = 8, local_size_y = 8, local_size_z = 1) in;

layout(rgba16f, set = 0, binding = 0) uniform image2D color_image;

// Our push constant
layout(push_constant, std430) uniform Params {
    vec2 raster_size;
    vec2 reserved;
} params;

// The code we want to execute in each invocation
void main() {
    ivec2 uv = ivec2(gl_GlobalInvocationID.xy);
    ivec2 size = ivec2(params.raster_size);

    if (uv.x >= size.x || uv.y >= size.y) {
        return;
    }

    vec4 color = imageLoad(color_image, uv);

    #COMPUTE_CODE

    imageStore(color_image, uv, color);
}
"""

Para mais informações sobre como os shaders de computação funcionam, verifique Usando shaders de computação.

A parte importante aqui é que para cada pixel na nossa tela, nossa função main é executada e, dentro dela, carregamos o valor de cor atual do nosso pixel, executamos o nosso código de usuário e gravamos nossa cor modificada de volta na nossa imagem colorida.

#COMPUTE_CODE é substituído pelo nosso código de usuário.

Para definir o nosso código de usuário, precisamos de uma variável de exportação (export). Também definiremos algumas variáveis de script que usaremos:

GDScriptC#

@export_multiline var shader_code: String = "":
    set(value):
        mutex.lock()
        shader_code = value
        shader_is_dirty = true
        mutex.unlock()

var rd: RenderingDevice
var shader: RID
var pipeline: RID

var mutex: Mutex = Mutex.new()
var shader_is_dirty: bool = true

Observe o uso de um Mutex em nosso código. A maior parte da nossa implementação é chamada a partir do motor de renderização e, portanto, roda dentro da nossa thread de renderização.

Precisamos garantir que definimos nosso novo código de shader e marcamos nosso código de shader como modificado (dirty), sem que a nossa thread de renderização acesse esses dados ao mesmo tempo.

Em seguida, inicializamos nosso efeito.

GDScriptC#

# Called when this resource is constructed.
func _init():
    effect_callback_type = EFFECT_CALLBACK_TYPE_POST_TRANSPARENT
    rd = RenderingServer.get_rendering_device()

A principal coisa aqui é definir o nosso effect_callback_type, que informa ao motor de renderização em qual estágio do pipeline de renderização deve chamar o nosso código.

Nota

Atualmente, só temos acesso aos estágios do pipeline de renderização 3D!

Também obtemos uma referência ao nosso dispositivo de renderização (rendering device), o que será muito útil.

Também precisamos fazer a limpeza depois de terminar; para isso, reagimos à notificação NOTIFICATION_PREDELETE:

GDScriptC#

# System notifications, we want to react on the notification that
# alerts us we are about to be destroyed.
func _notification(what):
    if what == NOTIFICATION_PREDELETE:
        if shader.is_valid():
            # Freeing our shader will also free any dependents such as the pipeline!
            rd.free_rid(shader)

Observe que não usamos nosso mutex aqui, embora criemos nosso shader dentro da nossa thread de renderização. Os métodos no nosso servidor de renderização (rendering server) são seguros para threads (thread safe) e o free_rid adiará a limpeza do shader até que todos os quadros atualmente em renderização sejam finalizados.

Observe também que não estamos liberando o nosso pipeline. O dispositivo de renderização faz o rastreamento de dependências e, como o pipeline depende do shader, ele será liberado automaticamente quando o shader for destruído.

A partir deste ponto, nosso código será executado na thread de renderização.

Nosso próximo passo é uma função auxiliar que recompilará o shader se o código do usuário tiver sido alterado.

GDScriptC#

# Check if our shader has changed and needs to be recompiled.
func _check_shader() -> bool:
    if not rd:
        return false

    var new_shader_code: String = ""

    # Check if our shader is dirty.
    mutex.lock()
    if shader_is_dirty:
        new_shader_code = shader_code
        shader_is_dirty = false
    mutex.unlock()

    # We don't have a (new) shader?
    if new_shader_code.is_empty():
        return pipeline.is_valid()

    # Apply template.
    new_shader_code = _templateShader.replace("#COMPUTE_CODE", new_shader_code);

    # Out with the old.
    if shader.is_valid():
        rd.free_rid(shader)
        shader = RID()
        pipeline = RID()

    # In with the new.
    var shader_source: RDShaderSource = RDShaderSource.new()
    shader_source.language = RenderingDevice.SHADER_LANGUAGE_GLSL
    shader_source.source_compute = new_shader_code
    var shader_spirv: RDShaderSPIRV = rd.shader_compile_spirv_from_source(shader_source)

    if shader_spirv.compile_error_compute != "":
        push_error(shader_spirv.compile_error_compute)
        push_error("In: " + new_shader_code)
        return false

    shader = rd.shader_create_from_spirv(shader_spirv)
    if not shader.is_valid():
        return false

    pipeline = rd.compute_pipeline_create(shader)
    return pipeline.is_valid()

No topo deste método, usamos novamente o nosso mutex para proteger o acesso ao código de shader do usuário e à nossa flag de modificado (is dirty). Fazemos uma cópia local do código de shader do usuário se o código de shader do usuário estiver marcado como modificado.

Se não tivermos um novo fragmento de código, retornamos verdadeiro se já tivermos um pipeline válido.

Se tivermos um novo fragmento de código, nós o incorporamos em nosso código de modelo e então o compilamos.

Aviso

O código mostrado aqui compila nosso novo código em tempo de execução. Isso é ótimo para prototipagem, pois podemos ver imediatamente o efeito do shader alterado.

Isso evita o pré-carregamento e o cache desse shader, o que pode ser um problema em algumas plataformas, como consoles. Note que o projeto de demonstração vem com um exemplo alternativo onde um arquivo glsl contém todo o compute shader e este é usado. O Godot é capaz de pré-compilar e fazer o cache do shader com essa abordagem.

Por fim, precisamos implementar nosso callback de efeito; o motor de renderização chamará isso no estágio correto da renderização.

GDScriptC#

# Called by the rendering thread every frame.
func _render_callback(p_effect_callback_type, p_render_data):
    if rd and p_effect_callback_type == EFFECT_CALLBACK_TYPE_POST_TRANSPARENT and _check_shader():
        # Get our render scene buffers object, this gives us access to our render buffers.
        # Note that implementation differs per renderer hence the need for the cast.
        var render_scene_buffers: RenderSceneBuffersRD = p_render_data.get_render_scene_buffers()
        if render_scene_buffers:
            # Get our render size, this is the 3D render resolution!
            var size = render_scene_buffers.get_internal_size()
            if size.x == 0 and size.y == 0:
                return

            # We can use a compute shader here.
            var x_groups = (size.x - 1) / 8 + 1
            var y_groups = (size.y - 1) / 8 + 1
            var z_groups = 1

            # Push constant.
            var push_constant: PackedFloat32Array = PackedFloat32Array()
            push_constant.push_back(size.x)
            push_constant.push_back(size.y)
            push_constant.push_back(0.0)
            push_constant.push_back(0.0)

            # Loop through views just in case we're doing stereo rendering. No extra cost if this is mono.
            var view_count = render_scene_buffers.get_view_count()
            for view in range(view_count):
                # Get the RID for our color image, we will be reading from and writing to it.
                var input_image = render_scene_buffers.get_color_layer(view)

                # Create a uniform set.
                # This will be cached; the cache will be cleared if our viewport's configuration is changed.
                var uniform: RDUniform = RDUniform.new()
                uniform.uniform_type = RenderingDevice.UNIFORM_TYPE_IMAGE
                uniform.binding = 0
                uniform.add_id(input_image)
                var uniform_set = UniformSetCacheRD.get_cache(shader, 0, [ uniform ])

                # Run our compute shader.
                var compute_list:= rd.compute_list_begin()
                rd.compute_list_bind_compute_pipeline(compute_list, pipeline)
                rd.compute_list_bind_uniform_set(compute_list, uniform_set, 0)
                rd.compute_list_set_push_constant(compute_list, push_constant.to_byte_array(), push_constant.size() * 4)
                rd.compute_list_dispatch(compute_list, x_groups, y_groups, z_groups)
                rd.compute_list_end()

No início deste método, verificamos se temos um dispositivo de renderização, se nosso tipo de callback é o correto e se temos nosso shader.

Nota

A verificação do tipo de efeito é apenas um mecanismo de segurança. Definimos isso em nossa função _init, no entanto, é possível para o usuário alterar isso na UI.

Nosso parâmetro p_render_data nos dá acesso a um objeto que contém dados específicos do quadro que estamos renderizando atualmente. No momento, estamos interessados apenas em nossos buffers de cena de renderização (render scene buffers), que nos fornecem acesso a todos os buffers internos usados pelo motor de renderização. Note que fazemos o cast disso para RenderSceneBuffersRD para expor a API completa a esses dados.

Em seguida, obtemos nosso internal size, que é a resolução dos nossos buffers de renderização 3D antes de serem upscaled (se aplicável), o upscaling acontece após a execução dos nossos processos de pós-renderização.

A partir do nosso tamanho interno, calculamos o tamanho do nosso grupo; veja nosso tamanho local em nosso shader de modelo.

Nós também preenchemos nossa push constant para que nosso shader conheça o nosso tamanho. O Godot ainda não suporta structs aqui, então usamos um PackedFloat32Array para armazenar esses dados. Note que temos que preencher (pad) este array com um alinhamento de 16 bytes. Em outras palavras, o tamanho do nosso array precisa ser um múltiplo de 4.

Agora percorremos nossas views em um loop; isso é para o caso de estarmos usando renderização multiview, que é aplicável para renderização estéreo (XR). Na maioria dos casos, teremos apenas uma view.

Nota

Não há benefício de desempenho em usar multiview para pós-processamento aqui; tratar as views separadamente assim ainda permitirá que a GPU use paralelismo se for benéfico.

Em seguida, obtemos o buffer de cor para esta view. Este é o buffer no qual nossa cena 3D foi renderização.

Preparamos então um conjunto uniforme (uniform set) para que possamos comunicar o buffer de cor ao nosso shader.

Note o uso do cache do nosso UniformSetCacheRD, que garante que possamos verificar nosso conjunto uniforme a cada quadro. Como nosso buffer de cor pode mudar de quadro para quadro e nosso cache uniforme limpará automaticamente os conjuntos uniformes quando os buffers forem liberados, esta é a maneira segura de garantir que não vazemos memória ou usemos um conjunto desatualizado.

Finalmente, construímos nossa lista de computação vinculando nosso pipeline, vinculando nosso conjunto uniforme, enviando nossos dados de constante push e chamando o dispatch para nossos grupos.

Com nosso efeito de compositor concluído, agora precisamos adicioná-lo ao nosso compositor.

Em nosso compositor, expandimos a propriedade de efeitos do compositor e pressionamos Add Element.

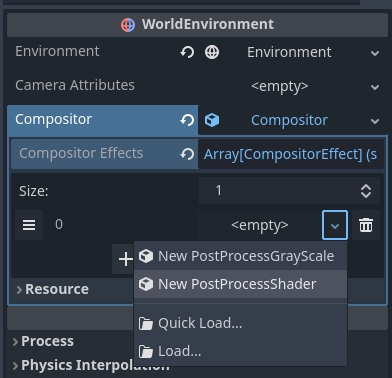

Agora podemos adicionar nosso efeito de compositor:

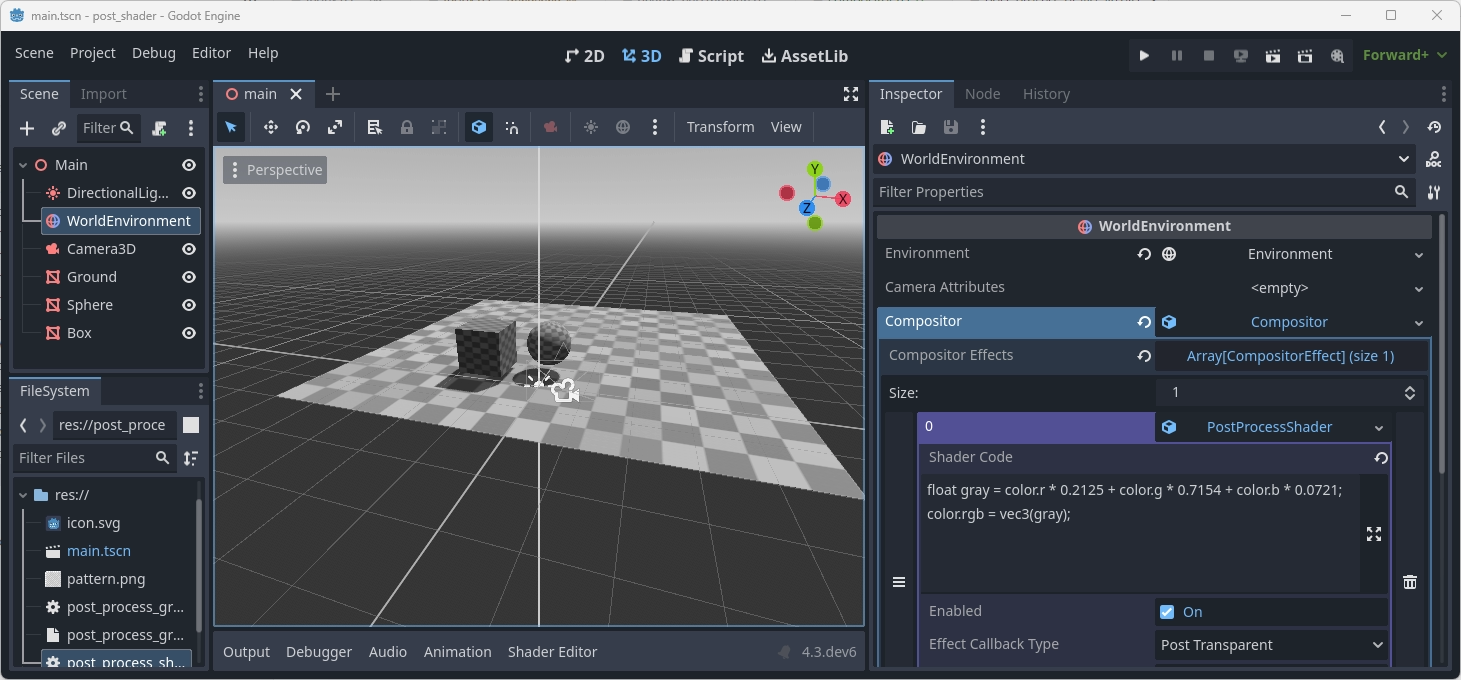

Após selecionar nosso PostProcessShader, precisamos definir nosso código de shader de usuário:

float gray = color.r * 0.2125 + color.g * 0.7154 + color.b * 0.0721;
color.rgb = vec3(gray);

Com tudo pronto, nossa saída fica em escala de cinza.

Nota

Para um exemplo mais avançado de pós-efeitos, confira o projeto de demonstração Radial blur based sky rays criado por Bastiaan Olij.
