進階向量運算

平面

點積與單位向量有另一個有趣的性質。想像有一個通過原點且垂直於該向量的平面。平面會將整個空間劃分為正（平面上方）與負（平面下方）區域，而且（與一般認知不同）這些運算同樣適用於 2D：

垂直於表面的單位向量稱為 單位法向量 ，通常簡稱為法線。法線常見於平面、3D 幾何（用於判斷面或頂點的朝向）等場合。法線本質上就是 單位向量 ，但因其用途而有此名稱。（就像我們會稱 (0,0) 為「原點」一樣！）。

這個平面會通過原點，且其表面垂直於該單位向量（或法線）。向量所指的一側是正半空間，另一側則是負半空間。在 3D 中概念完全相同，不同的是平面是無限延伸的表面（想像一張無限大的平坦紙張，固定在原點並可任意擺放），而不是一條線。

點到平面的距離

了解了平面的定義後，讓我們回來談點積。當你將一個 單位向量 與任意 空間中的點 做點積時（沒錯，這次是向量和位置之間的點積），會得到 該點到平面的距離：

var distance = normal.dot(point)

var distance = normal.Dot(point);

而且這不僅僅是絕對值距離，如果點位於負半空間，那麼距離也會是負值：

這讓我們可以判斷一個點位於平面的哪一側。

偏離原點

我知道你在想什麼！目前這些都不錯，但*現實中的*平面其實可以在空間中任何地方，而不只是通過原點。你想要更「真實」的*平面*運算，而且*現在*就想試試看。

別忘了，平面不只將空間分成兩個部分，還具有*極性*。也就是說，即使有兩個平面完全重疊，它們的正負半空間仍可能相反。

基於這個特性，我們可以用一個法線 N 和一個 距離原點的標量 D 來完整描述一個平面。因此，一個平面就用 N 和 D 表示。例如：

在 3D 運算中，Godot 提供了 Plane 內建型別來處理這些計算。

基本上，N 和 D 可以表示空間中任意一個平面，不論是 2D 還是 3D（取決於 N 的維度），運算方式都相同。和前述的概念一樣，只是 D 代表從原點出發，沿著 N 方向到平面的距離。舉例來說，假設你想要找到平面上的某一點，只需：

var point_in_plane = N*D

var pointInPlane = N * D;

這樣會將法線向量拉長（縮放）到剛好碰到該平面。這個運算乍看之下可能有點混亂，但其實非常簡單。如果我們要計算某點到平面的距離，也是類似做法，只是需要調整距離：

var distance = N.dot(point) - D

var distance = N.Dot(point) - D;

相同的事可以利用內建函式達成：

var distance = plane.distance_to(point)

var distance = plane.DistanceTo(point);

這樣會回傳正值或負值的距離。

若要翻轉平面的極性，只需將 N 和 D 都取負號即可。這樣會得到一個同樣位置的平面，但正負半空間會對調：

N = -N
D = -D

N = -N;
D = -D;

Godot 也在 Plane 中提供了這個運算操作，因此你可以直接這樣寫：

var inverted_plane = -plane

var invertedPlane = -plane;

所以記住，平面最實用的地方就是可以計算點到平面的距離。那麼，什麼情境下需要這樣的計算呢？來看幾個例子。

在 2D 中建立平面

平面當然不會憑空出現，它必須被建構。在 2D 裡建立平面很簡單，你可以用一個法線（單位向量）和一個點，或是空間中兩個點來建立。

如果已經有一個法線和一個點，那幾乎所有資訊都具備了。這時只要用法線與該點做點積，就能求出 D。

var N = normal
var D = normal.dot(point)

var N = normal;
var D = normal.Dot(point);

若是拿空間中的兩個點來建立平面，事實上會有兩個平面經過這兩點，它們的法線方向相反但所在空間相同。你需要先取得這兩點的方向向量，然後將它旋轉 90 度（順時針或逆時針）來得到法線：

# Calculate vector from `a` to `b`.
var dvec = point_a.direction_to(point_b)
# Rotate 90 degrees.
var normal = Vector2(dvec.y, -dvec.x)
# Alternatively (depending the desired side of the normal):
# var normal = Vector2(-dvec.y, dvec.x)

// Calculate vector from `a` to `b`.
var dvec = pointA.DirectionTo(pointB);
// Rotate 90 degrees.
var normal = new Vector2(dvec.Y, -dvec.X);
// Alternatively (depending the desired side of the normal):
// var normal = new Vector2(-dvec.Y, dvec.X);

接下來的步驟就和前述範例一樣了。你使用 point_a 或 point_b 都可以，因為它們都在同一個平面上：

var N = normal
var D = normal.dot(point_a)
# this works the same
# var D = normal.dot(point_b)

var N = normal;
var D = normal.Dot(pointA);
// this works the same
// var D = normal.Dot(pointB);

在 3D 空間中做類似的事情會稍微複雜一些，後面會進一步說明。

平面的應用範例

以下是一個平面應用的範例。假設你有一個凸多邊形，例如矩形、梯形、三角形，或任何沒有邊向內凹的多邊形。

針對多邊形的每一個邊，我們計算經過該邊的平面。有了這些平面，你就可以做很多事情，例如判斷一個點是否在多邊形內部。

我們檢查所有平面，如果存在某個平面使得點到該平面的距離為正，則該點在多邊形外部。若沒有這樣的平面，則該點就在多邊形內部。

程式碼範例如下：

var inside = true
for p in planes:
    # check if distance to plane is positive
    if (p.distance_to(point) > 0):
        inside = false
        break # with one that fails, it's enough

var inside = true;
foreach (var p in planes)
{
    // check if distance to plane is positive
    if (p.DistanceTo(point) > 0)
    {
        inside = false;
        break; // with one that fails, it's enough
    }
}

很酷吧？其實還有更進一步的應用！只要再多做一點點，你就可以用類似邏輯來判斷兩個凸多邊形是否重疊。這就是所謂的分離軸定理（SAT），大多數物理引擎都用這個原理來偵測碰撞。

對於單一點，只要檢查是否有平面回傳正距離就知道該點是否在外面。對於另一個多邊形，則必須找到一個平面，使得*所有*另一多邊形的點對該平面計算時都為正距離。這個檢查動作要對 A 的平面配 B 的點，再對 B 的平面配 A 的點各做一次：

程式碼範例如下：

var overlapping = true

for p in planes_of_A:
    var all_out = true
    for v in points_of_B:
        if (p.distance_to(v) < 0):
            all_out = false
            break

    if (all_out):
        # a separating plane was found
        # do not continue testing
        overlapping = false
        break

if (overlapping):
    # only do this check if no separating plane
    # was found in planes of A
    for p in planes_of_B:
        var all_out = true
        for v in points_of_A:
            if (p.distance_to(v) < 0):
                all_out = false
                break

        if (all_out):
            overlapping = false
            break

if (overlapping):
    print("Polygons Collided!")

var overlapping = true;

foreach (Plane plane in planesOfA)
{
    var allOut = true;
    foreach (Vector3 point in pointsOfB)
    {
        if (plane.DistanceTo(point) < 0)
        {
            allOut = false;
            break;
        }
    }

    if (allOut)
    {
        // a separating plane was found
        // do not continue testing
        overlapping = false;
        break;
    }
}

if (overlapping)
{
    // only do this check if no separating plane
    // was found in planes of A
    foreach (Plane plane in planesOfB)
    {
        var allOut = true;
        foreach (Vector3 point in pointsOfA)
        {
            if (plane.DistanceTo(point) < 0)
            {
                allOut = false;
                break;
            }
        }

        if (allOut)
        {
            overlapping = false;
            break;
        }
    }
}

if (overlapping)
{
    GD.Print("Polygons Collided!");
}

可以看到，平面真的非常實用，而這只是一小部分應用而已。你可能會好奇，如果遇到非凸多邊形怎麼辦？通常會先把凹多邊形拆分成多個凸多邊形，或是用 BSP 之類的技術（不過現在已經比較少用了）。

3D 碰撞偵測

這裡再多分享一點知識，感謝你耐心讀到這裡！雖然這不一定能馬上拿來用（因為 Godot 本身就有很完善的碰撞偵測），但幾乎所有物理引擎和碰撞偵測函式庫都用到這個原理：）

還記得之前提到，將 2D 的凸形狀轉換成一組 2D 平面對碰撞偵測很有用嗎？你可以藉此判斷一個點是否在凸形狀內，或是兩個 2D 凸形狀是否有重疊。

這套方法在 3D 也適用。如果兩個 3D 多面體發生碰撞，你就無法找到分離平面；反之，如果找得到分離平面，表示兩者絕對沒有碰撞。

補充一下，「分離平面」的意思是：多邊形 A 的所有頂點都在平面一側，多邊形 B 的所有頂點都在平面另一側。這個平面一定是 A 或 B 某一個面的平面。

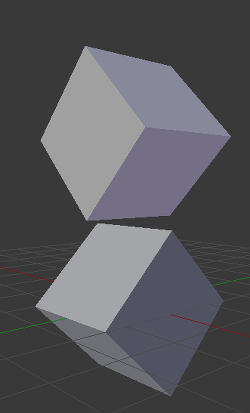

不過在 3D 空間中，這個方法有個小問題：有些情況下可能找不到分離平面。例如下圖這種情形：

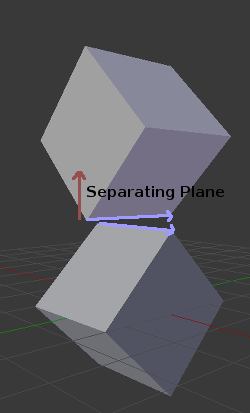

為了避免這種狀況，還需要針對一些額外的平面進行測試；這些平面，是由多邊形 A 和 B 的邊分別做外積（叉積）產生的

因此最終的演算法大致如下：

var overlapping = true

for p in planes_of_A:
    var all_out = true
    for v in points_of_B:
        if (p.distance_to(v) < 0):
            all_out = false
            break

    if (all_out):
        # a separating plane was found
        # do not continue testing
        overlapping = false
        break

if (overlapping):
    # only do this check if no separating plane
    # was found in planes of A
    for p in planes_of_B:
        var all_out = true
        for v in points_of_A:
            if (p.distance_to(v) < 0):
                all_out = false
                break

        if (all_out):
            overlapping = false
            break

if (overlapping):
    for ea in edges_of_A:
        for eb in edges_of_B:
            var n = ea.cross(eb)
            if (n.length() == 0):
                continue

            var max_A = -1e20 # tiny number
            var min_A = 1e20 # huge number

            # we are using the dot product directly
            # so we can map a maximum and minimum range
            # for each polygon, then check if they
            # overlap.

            for v in points_of_A:
                var d = n.dot(v)
                max_A = max(max_A, d)
                min_A = min(min_A, d)

            var max_B = -1e20 # tiny number
            var min_B = 1e20 # huge number

            for v in points_of_B:
                var d = n.dot(v)
                max_B = max(max_B, d)
                min_B = min(min_B, d)

            if (min_A > max_B or min_B > max_A):
                # not overlapping!
                overlapping = false
                break

        if (not overlapping):
            break

if (overlapping):
   print("Polygons collided!")

var overlapping = true;

foreach (Plane plane in planesOfA)
{
    var allOut = true;
    foreach (Vector3 point in pointsOfB)
    {
        if (plane.DistanceTo(point) < 0)
        {
            allOut = false;
            break;
        }
    }

    if (allOut)
    {
        // a separating plane was found
        // do not continue testing
        overlapping = false;
        break;
    }
}

if (overlapping)
{
    // only do this check if no separating plane
    // was found in planes of A
    foreach (Plane plane in planesOfB)
    {
        var allOut = true;
        foreach (Vector3 point in pointsOfA)
        {
            if (plane.DistanceTo(point) < 0)
            {
                allOut = false;
                break;
            }
        }

        if (allOut)
        {
            overlapping = false;
            break;
        }
    }
}

if (overlapping)
{
    foreach (Vector3 edgeA in edgesOfA)
    {
        foreach (Vector3 edgeB in edgesOfB)
        {
            var normal = edgeA.Cross(edgeB);
            if (normal.Length() == 0)
            {
                continue;
            }

            var maxA = float.MinValue; // tiny number
            var minA = float.MaxValue; // huge number

            // we are using the dot product directly
            // so we can map a maximum and minimum range
            // for each polygon, then check if they
            // overlap.

            foreach (Vector3 point in pointsOfA)
            {
                var distance = normal.Dot(point);
                maxA = Mathf.Max(maxA, distance);
                minA = Mathf.Min(minA, distance);
            }

            var maxB = float.MinValue; // tiny number
            var minB = float.MaxValue; // huge number

            foreach (Vector3 point in pointsOfB)
            {
                var distance = normal.Dot(point);
                maxB = Mathf.Max(maxB, distance);
                minB = Mathf.Min(minB, distance);
            }

            if (minA > maxB || minB > maxA)
            {
                // not overlapping!
                overlapping = false;
                break;
            }
        }

        if (!overlapping)
        {
            break;
        }

    }
}

if (overlapping)
{
    GD.Print("Polygons Collided!");
}
