使用 SoftBody3D

柔體(或柔體動力學)模擬可變形物體的運動,改變形狀和其他物理特性。例如,這個功能可以用於模擬布料或建立更逼真的角色。

物理引擎相關注意事項

與 GodotPhysics3D 相比,Jolt 物理系統對柔體的支援通常更加強大。你可以通過在專案設定中更改 物理引擎 > 3D > 物理引擎 選項來更換物理引擎。Godot 4.6 及更高版本建立的專案預設使用 Jolt 物理系統,但現有專案需要手動切換。

此外,physics interpolation 目前不會影響柔體。如果希望在較高影格率下柔體模擬看起來更平滑,需要增加專案設定 物理 > 通用 > 每秒物理週期數 的值,但這會帶來效能開銷。

基本設定

SoftBody3D 節點用於柔體模擬。與其他物理體節點(如 RigidBody3D 或 StaticBody3D)不同,它 沒有 CollisionShape3D 或 MeshInstance3D 子節點。相反,碰撞形狀由分配給該節點的網格自動生成。該網格也直接用於渲染,這意味著你無需建立任何子節點即可獲得可用且可見的柔體效果。

我們將建立一個彈性立方體來演示柔體的設定。

建立一個以 Node3D 節點為根的新場景。然後,建立一個 SoftBody3D 節點。在屬性檢視器中,將 Mesh 屬性設定為 BoxMesh,並增加網格的細分(subdivision)等級以用於模擬。

細分( Subdivision )等級決定變形的精度,數值越高可以實現更小、更精細的變形,但會帶來效能開銷。在此範例中,我們將在每個軸上將其設定為 3:

在屬性檢視器中調整 BoxMesh 屬性

在屬性檢視器中調整 BoxMesh 屬性

現在,設定各項參數以獲得所需型別的柔體。盡量將 Simulation Precision(模擬精度) 保持在 5 以上,否則柔體可能會塌陷。

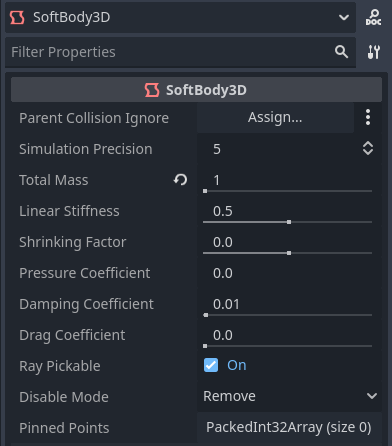

在屬性檢視器中調整 SoftBody3D 的模擬屬性

在屬性檢視器中調整 SoftBody3D 的模擬屬性

備註

某些參數需要謹慎處理,因為不當數值可能導致異常效果。例如,如果形狀沒有完全封閉且將壓力(pressure)設定為大於 0.0 的值,柔體可能會像受強風吹拂的塑料袋一樣飛來飛去。

執行場景以查看模擬效果。以下是範例效果:

小訣竅

要改善模擬效果,可以提高 Simulation Precision。這可以顯著提升效果,但會帶來效能開銷。

另外,你也可以增加專案設定中的 物理 > 通用 > 每秒物理週期數 的值,這也會影響柔體模擬的品質。

斗篷模擬

我們將在 Platformer3D 演示中製作一條鬥篷。

備註

你可以在 GitHub 或素材庫上下載 Platformer3D 演示。

打開 player/player.tscn 場景,在根節點下新增一個 SoftBody3D 節點,然後在其 Mesh 屬性中分配一個 PlaneMesh 資源。

打開 PlaneMesh 的屬性,將尺寸(Size)設定為 (0.5, 1.0),然後將 Subdivide Width 和 Subdivide Depth 設定為 5。調整 SoftBody3D 節點的位置和旋轉,使平面看起來靠近角色的背部。最終效果應類似如下:

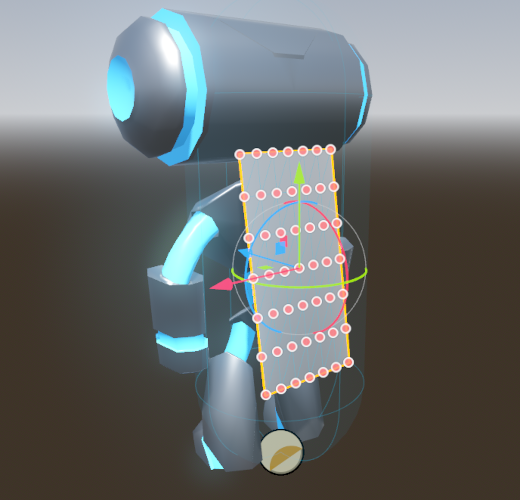

對 PlaneMesh 進行細分(Subdivision)並將其放置在角色的背部

對 PlaneMesh 進行細分(Subdivision)並將其放置在角色的背部

小訣竅

細分會生成更多三角面片的網格,以獲得更好的模擬效果。然而,較高的細分等級會影響效能。請嘗試在效能與品質之間找到平衡。這取決於同時活躍的柔體模擬數量,以及相機與柔體之間的距離。

在骨架節點下新增 BoneAttachment3D,然後選擇 Neck 骨骼,將斗篷綁定在角色骨架上。

備註

BoneAttachment3D 節點用於將物件附著到骨骼(armature)的某根骨頭上。附著的物件會跟隨骨骼的移動。例如,角色手持的武器可以通過這種方式附著。

目前 不要 將 SoftBody3D 節點移動到 BoneAttachment3D 節點下。我們將通過設定其 pinned points 來使其跟隨 BoneAttachment3D 節點。

在屬性檢視器中設定 BoneAttachment3D 節點

在屬性檢視器中設定 BoneAttachment3D 節點

要建立固定頂點(pinned points),在 SoftBody3D 節點中選擇上方的頂點。在 3D 編輯器視埠中,固定頂點會顯示為藍色:

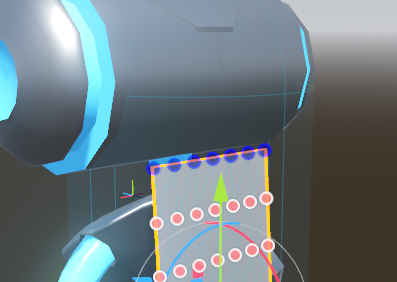

在屬性檢視器中固定 SoftBody3D 的頂點

在屬性檢視器中固定 SoftBody3D 的頂點

固定頂點(pinned points)位於 SoftBody3D 的 Attachments 部分,該部分在 Collision 下方,需要先展開 Collision。為每個固定頂點擊擇 BoneAttachment3D 節點作為 Spatial Attachment Path。現在,固定頂點已附著到角色的頸部。

小訣竅

為了更快速地分配屬性,你可以將場景樹面板中的 BoneAttachment3D 節點拖放到 Spatial Attachment Path 屬性欄位中。

請注意,你可能需要先取消選中再重新選中 SoftBody3D 節點,Attachments 部分才會顯示。

在 SoftBody3D 屬性檢視器中,把 pinned points 附著到 BoneAttachment3D 節點

在 SoftBody3D 屬性檢視器中,把 pinned points 附著到 BoneAttachment3D 節點

最後一步,為避免穿透,將 CharacterBody3D 節點 Player(場景的根節點)新增到 SoftBody3D 的 Parent Collision Ignore 屬性中。

在 SoftBody3D 屬性檢視器中設定碰撞例外(collision exception)

在 SoftBody3D 屬性檢視器中設定碰撞例外(collision exception)

播放場景,應該已經正確模擬了斗篷。

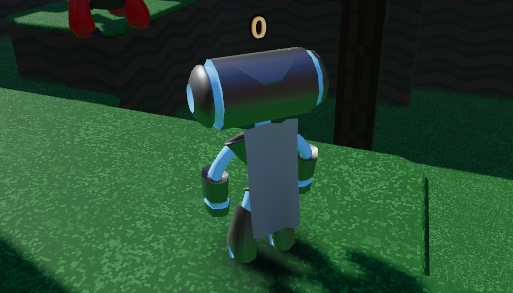

執行專案主場景後的最終效果

執行專案主場景後的最終效果

以上介紹了柔體模擬的基本設定。在製作遊戲時,可以根據目標效果自行嘗試和調整這些參數。

備註

由於背面剔除(backface culling),鬥篷在某些角度下可能不會顯示。為解決此問題,你可以為其分配一個新的 StandardMaterial3D,然後將其剔除模式(Cull Mode)設定為 Disabled。這樣材質就會渲染平面的兩面。

使用匯入的網格

進階匯入設定對話框中的 Save to File 選項允許你將網格儲存為一個獨立的資源檔案,之後即可將其分配給 SoftBody3D 節點使用。

在匯入用於 SoftBody3D 的網格時,你可能還需要停用 LOD 生成功能,或調整 LOD 的生成選項。預設的匯入設定會生成 LOD,並在渲染距離非常近時,仍會將彼此幾乎共面的相鄰面合併在一起。這種方式非常適合靜態網格,但如果用於 SoftBody3D 往往並不理想,因為你通常希望這些面能夠相互彎曲、獨立運動,而不是被當作一個單一的平面來渲染。

詳情請見 匯入設定 與 網格的細節級別(LOD)。
