Usando GridMaps¶
Introducción¶
Gridmaps son una herramienta para crear niveles de juego en 3D, similar a la forma en que TileMap funciona en 2D. Comienzas con una colección predefinida de mallas 3D (una class_MeshLibrary`) que pueden ser colocadas en un gruid, como si estuvieras construyendo un nivel con una cantidad ilimitada de bloques de Lego.
Las colisiones y la navegación también se pueden añadir a las mallas, como se haría con los tiles de un mapa de tiles.
Proyecto ejemplo¶
To learn how GridMaps work, start by downloading the sample project: gridmap_starter.zip.
Descomprime este proyecto y agrégalo al Gestor de Proyectos usando el botón "Importar".
Creando una MeshLibrary¶

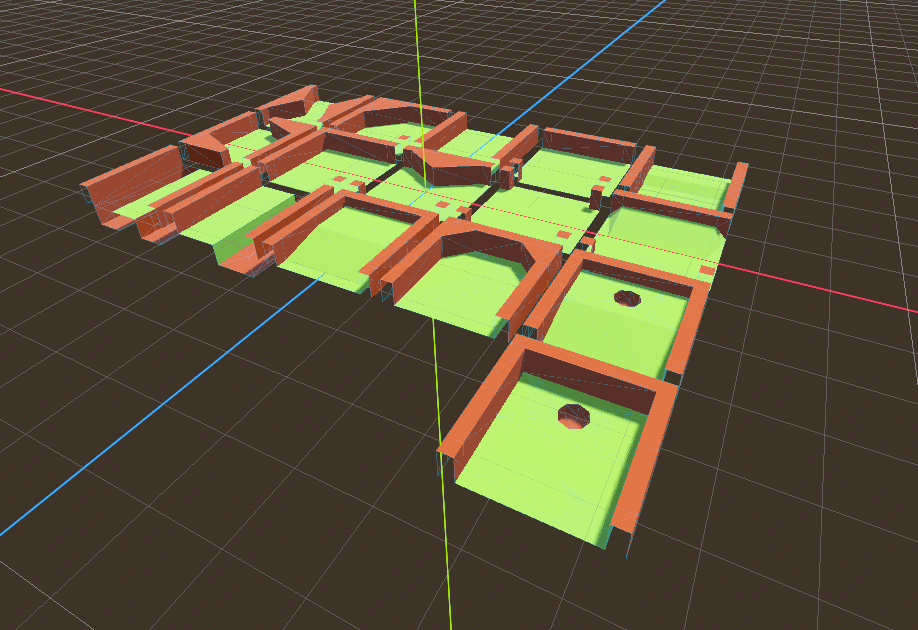

To begin, you need a MeshLibrary, which is a collection of individual meshes that can be used in the gridmap. Open the "mesh_library_source.tscn" scene to see an example of how to set up the mesh library.
As you can see, this scene has a class_Node3D node as its root, and a number of class_MeshInstance3D node children.
Si no necesitas nada de física en tu escena, entonces estás acabado. Sin embargo, en la mayoría de los casos querrás asignar cuerpos de colisión a las mallas.
Colisiones¶

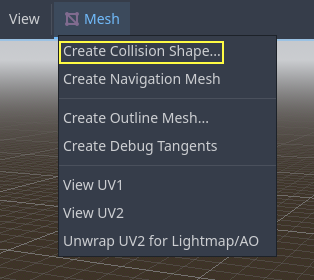

You can manually assign a class_StaticBody3D and class_CollisionShape3D to each mesh. Alternatively, you can use the "Mesh" menu to automatically create the collision body based on the mesh data.
Tengan en cuenta que un cuerpo de colisión "Convexo" funcionará mejor para las mallas simples. Para formas más complejas, seleccione "Crear cuerpo estático Trimalla". Una vez que cada malla tenga asignado un cuerpo físico y una forma de colisión, su biblioteca de mallas estará lista para ser utilizada.
Materiales¶
Sólo se utilizan los materiales del interior de las mallas para generar la biblioteca de mallas. Los materiales establecidos en el nodo serán ignorados.
NavigationMeshes¶
Al igual que todas las instancias de malla (MeshInstance), los elementos de MeshLibrary pueden asignarse a un recurso NavigationMesh, el cual puede crearse manualmente o generarse mediante el proceso de generación de navegación descrito a continuación.
To create the NavigationMesh from a MeshLibrary scene export, place a class_NavigationRegion3D child node below the main MeshInstance3D for the GridMap item. Add a valid NavigationMesh resource to the NavigationRegion3D and some source geometry nodes below and bake the NavigationMesh.
Nota
Con celdas de malla pequeñas, a menudo es necesario reducir las propiedades del NavigationMesh para el radio del agente (agent radius) y el tamaño mínimo de la región (region minimum size).
Nodes below the NavigationRegion3D are ignored for the MeshLibrary scene export, so additional nodes can be added as source geometry just for baking the navmesh.
Advertencia
El tamaño de celda (cell size) generado en el proceso de horneado del NavigationMesh debe coincidir con el tamaño de celda del mapa (map cell size) del NavigationServer para fusionar correctamente los navmeshes de diferentes celdas de malla.
Exportación de MeshLibrary¶

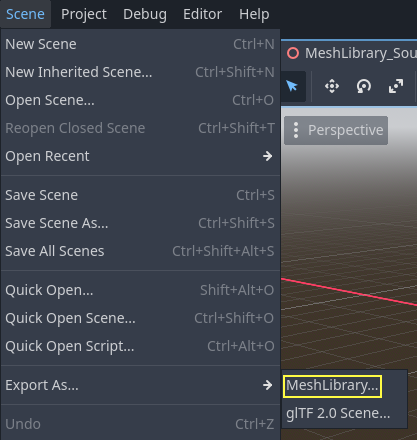

To export the library, click on Scene > Export As... > MeshLibrary..., and save it as a resource.
Puedes encontrar una MeshLibrary ya exportada en el proyecto llamado "MeshLibrary.tres".
Usando GridMap¶
Crea una nueva escena y añade un nodo GridMap. Añade la librería de mallas arrastrando el archivo de recursos desde el panel del Sistema de Archivos y soltándolo en la propiedad "Theme" en el Inspector.
La propiedad "Celda/Tamaño" debe ser ajustada al tamaño de sus mallas. Puedes dejarla en el valor por defecto para la demostración. Poner la propiedad "Centrar Y" en "Apagado".

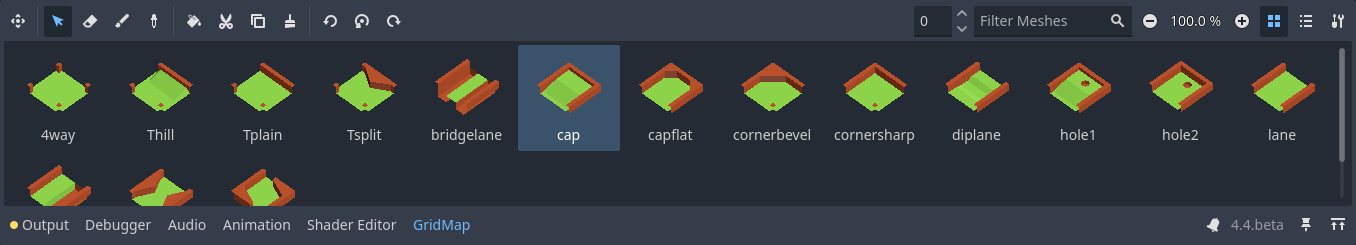

Now you can start designing the level by choosing a tile from the palette and placing it with Left-Click in the editor window. Use Right-click to remove a tile.
Use the arrows next to the "GridMap" menu to change the floor that you are working on.
Haga clic en el menú "GridMap" para ver las opciones y los atajos. Por ejemplo, presionando S gira una baldosa alrededor del eje y.
Manteniendo pulsado Mayúscula y arrastrando con el botón izquierdo del ratón se dibujará un cuadro de selección. Puede duplicar o borrar el área seleccionada usando las respectivas opciones de menú.
En el menú, también puede cambiar el eje sobre el que está dibujando, así como desplazar el plano de dibujo más arriba o más abajo en su eje.
Usando Gridmap en código¶
Ver GridMap para detalles sobre los métodos del nodo y las variables de miembros.
