使用光照贴图全局照明

烘焙的光照贴图也是一种为场景添加间接光照(也叫全烘焙光照)的工作流程。与 VoxelGI 的方法不同,烘焙光照贴图在低端 PC 和移动设备上运行良好,因为它们在运行时几乎不消耗资源。与 VoxelGI 和 SDFGI 的另一个不同点是,烘焙光照贴图还能够用来保存直接光照,从而进一步提升性能。

烘焙光照贴图与 VoxelGI 和 SDFGI 不同,是完全静态的,一旦被烘焙就完全不能被修改。它也不能为场景提供反射,所以如果要达到较好的画质,在室内场景(或者是使用 Sky 的室外场景)中就需要和 反射探针 搭配使用。

因为是烘焙出来的,所以在光线渗透方面的问题就比 VoxelGI 和 SDFGI 少很多,并且间接光照也会看上去更漂亮。烘焙光照贴图的缺点是烘焙所需的时间比 VoxelGI 长很多,VoxelGI 几秒钟就能搞定的烘焙,换成烘焙光照贴图就可能至少得花上几分钟。这会严重拖慢迭代速度,所以推荐只在确实有查看光照变化的需求时进行光照贴图的烘焙。从 Godot 4.0 开始,光照贴图烘焙在 GPU 上运行,如果你有中端或高端专用 GPU,则光照烘焙的速度会更快。

烘焙光照贴图还会占用被烘焙材质的 UV2 栏位,也就是说你无法再把 UV2 用于该材质的其它用途(无论是内置的 标准 3D 材质与 ORM 3D 材质 还是自定义着色器)。

尽管缺乏灵活性,但烘焙光照贴图通常在(大多数)静态场景中同时提供最佳质量和性能。这使得光照贴图在游戏开发中仍然很受欢迎,尽管光照贴图是视频游戏中最古老的全局光照技术。

参见

不确定 LightmapGI 是否适合你的需求?Godot 4 中可用的 GI 技术的比较见 我应该使用哪种全局光照技术?

视觉比较

LightmapGI 已禁用。

LightmapGI 已禁用。

LightmapGI 已启用(仅烘焙间接光照)。

LightmapGI 已启用(仅烘焙间接光照)。直射光仍然是实时的,允许在游戏过程中进行细微的修改。

LightmapGI 已启用(直接和间接烘焙光照)。

LightmapGI 已启用(直接和间接烘焙光照)。最佳性能,但视觉效果质量较低。请注意右上角较模糊的太阳阴影。

视觉比较

以下是 LightmapGI 和 VoxelGI 的一些显示效果比较。可以看到光照贴图更精确,但也由于光照事实上是位于展开纹理上的影响,所以过渡以及分辨率可能就没有那么理想。VoxelGI 看上去没有那么精确(因为是近似估算),但总体上更平滑。

../../../_images/lightmap_gi_comparison.png

与 LightmapGI 相比,SDFGI 的准确性也较低。但是,SDFGI 可以支持大型开放世界,而无需烘焙。

设置

首先,在光照贴图器可以执行任何操作之前,要烘焙的对象需要 UV2 图层和纹理大小。UV2 图层是一组辅助纹理坐标,可确保对象中的任何面在 UV 贴图中都有自己的位置。面与面之间不得共享纹理中的像素。

这里有几种方法可以确保你的对象具有唯一的 UV2 层和纹理大小:

使用 Godot 进行展开

警告

如果在导入的 3D 场景上使用此 Mesh 菜单操作,则重新加载场景时生成的 UV2 将丢失。

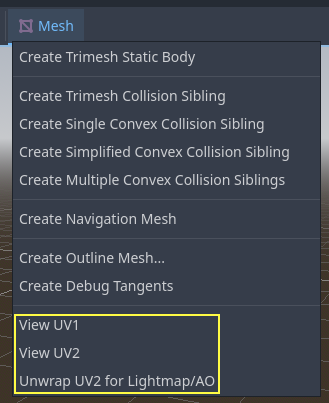

Godot 可以选择展开网格并可视化 UV 通道。 选择 MeshInstance3D 节点后,可以在 3D 编辑器视口顶部的 Mesh 菜单中找到它:

../../../_images/lightmap_gi_mesh_menu.png

这将生成第二组 UV2 坐标, 可用于烘焙, 并且还将自动设置纹理大小.

使用你自己的 3D 建模软件展开

最后一种方法是在你喜欢的 3D 应用程序中进行操作。通常不推荐这种做法,但为了让你知道它的存在,这里还是解释一下。这种做法的主要优势在于,针对可能要经常重新导入的复杂对象,在 Godot 中进行纹理生成的代价可能相当高,所以在导入前展开可以提高速度。

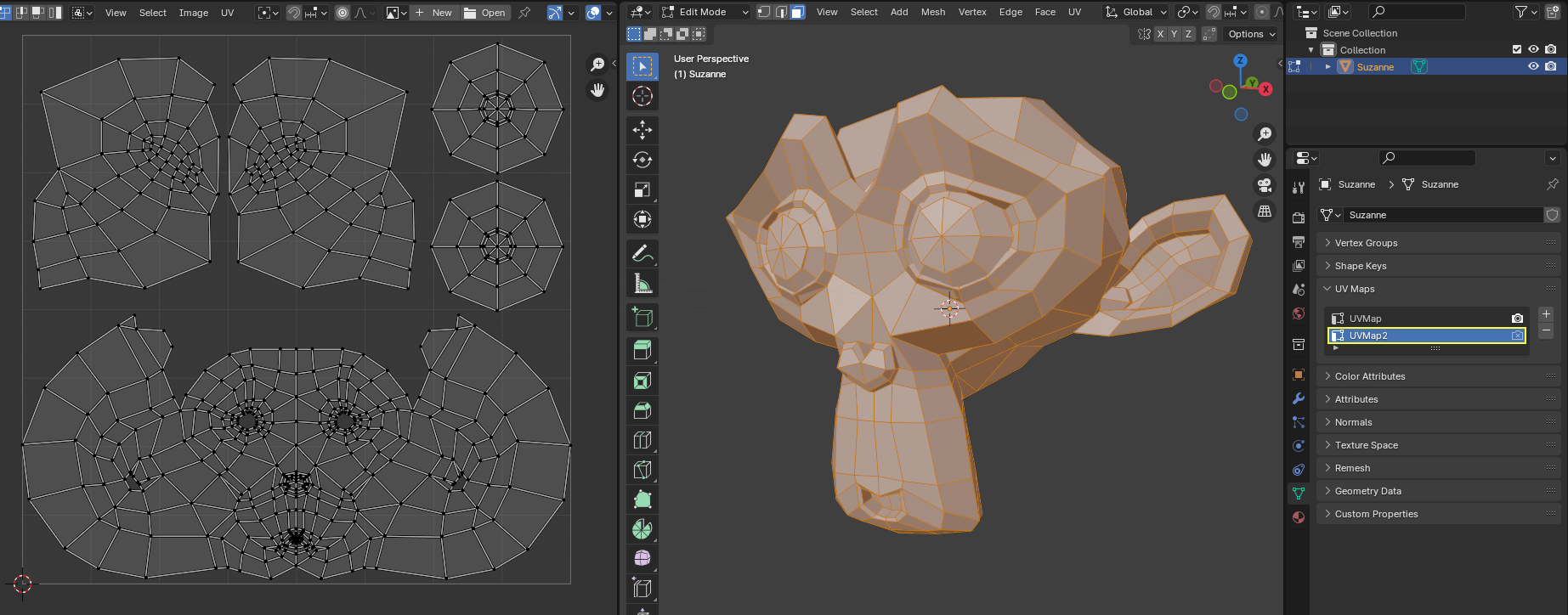

只需在第二个UV2层上进行展开即可。

../../../_images/lightmap_gi_blender.png

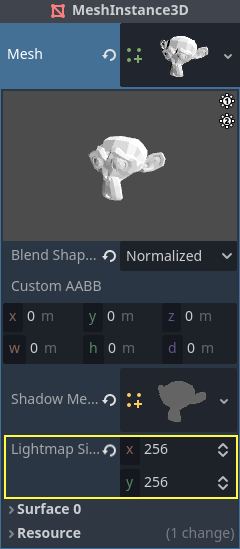

然后正常导入 3D 场景。记得在导入后为网格设置纹理大小。

../../../_images/lightmap_gi_lmsize.png

如果在导入时使用外部网格,则将保留大小。请注意,3D 建模软件中的大多数解包器都不是以质量为导向的,因为它们的目的是快速工作。你通常需要使用接缝或其他技术来创建更好的展开效果。

为图元网格生成 UV2

备注

此选项仅适用于图元网格,例如 BoxMeshCylinderMeshPlaneMesh 等。

在图元网格上启用 UV2 可以使它们接收烘焙照明并做出贡献。这可用于某些照明设置。例如,你可以在烘焙光照贴图后隐藏具有自发光材质的圆环,以创建遵循圆环形状的区域光。

默认情况下,图元网格不会生成 UV2 以节省资源(因为这些网格可以在游戏过程中创建)。你可以在检查器中编辑基元网格并启用添加 UV2,以使引擎按程序为图元网格生成 UV2。默认的 UV2 填充值经过调整,以避免大多数光照贴图渗色,而不会在边缘浪费太多空间。如果你注意到光照贴图仅在特定基元网格上渗色,则可能需要增加 UV2 填充

Lightmap Size Hint(光照贴图大小提示)表示光照贴图纹理上的单个网格所采用的大小,该大小因网格的大小属性和 UV2 Padding 值而异。Lightmap Size Hint 不应手动更改,因为重新加载场景时任何修改都将丢失。

检查 UV2

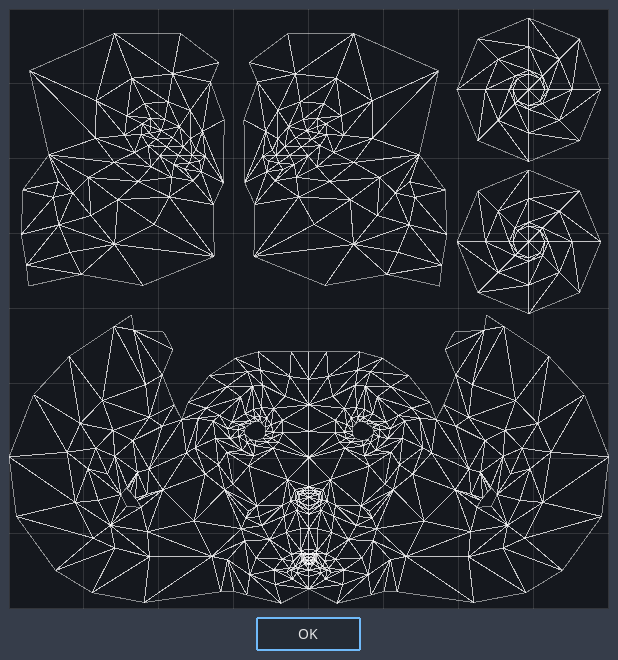

在前面提到的网格菜单中, 可以显示 UV2 纹理坐标。如果出现问题,请仔细检查网格是否具有以下 UV2 坐标:

../../../_images/lightmap_gi_uvchannel.png

设置场景

首先需要在场景中添加一个 LightmapGI 节点。这将在该场景中的所有节点(和子节点)上启用光照烘焙,甚至在实例化场景中也是如此。

../../../_images/lightmap_gi_scene.png

烘焙器支持同一子场景存在多个实例,它们会有各自独立的光照贴图(前提是你得遵守之前提过的关于缩放的规则)。

设置网格

对于要参与烘焙过程的 MeshInstance3D 节点,需要将其光照烘焙模式设置为 Static 。光照烘焙模式设置为 DisabledDynamic 的网格体将被光照贴图器忽略。

../../../_images/lightmap_gi_use.png

在场景导入时自动生成光照贴图时, 会自动启用此功能.

设置灯光

默认情况下,灯光采用间接灯光烘焙。这意味着阴影贴图和光照仍然是动态的并影响移动的物体,但从该光反射的光将被烘焙。

灯可以禁用(不烘焙)或完全烘焙(直接和间接). 这可以通过灯光中的 烘焙模式 菜单进行控制:

../../../_images/lightmap_gi_bake_mode.png

模式有:

Disabled(禁用)

烘焙光照贴图时,光线会被忽略。这个模式可以用于动态光照效果,例如爆炸和武器特效。

警告

隐藏灯光对生成的光照贴图烘焙没有影响。这意味着你必须使用禁用烘焙模式,而不是通过禁用其 Visible 属性来隐藏 Light 节点。

Dynamic

这是默认的模式,是性能与实时友好性的折衷。只会烘焙间接光照。直接灯光和阴影仍旧是实时的,就像没有 LightmapGI 时一样。

这个模式可以在保持显示效果相对正确的同时,允许进行灯光颜色、能量、以及位置的 微调 。例如,你可以借此实现静态火把的闪烁,它的间接光照仍然是烘焙的。

Static

间接和直接光照都将被烘焙。 由于静态表面可以完全跳过照明和阴影计算,因此此模式提供了最佳性能,并且实现永远不会根据距离而衰退的平滑阴影。 实时光将不再影响烘焙表面,但仍会影响动态对象。 在灯光上使用 All (全部) 烘焙模式时,动态对象不会将实时阴影投射到烘焙表面上,因此你需要使用别的方法,例如斑点阴影。 斑点阴影可以使用 Decal 节点来实现。

游戏过程中无法调整灯光。灯光的移动、改变颜色(或者调整能量)都不会对静态表面产生影响。

由于烘焙模式可以根据每个光源进行调整,所以可以创建混合烘焙光源设置。 一种比较流行的选择是使用实时 DirectionalLight,并将其烘焙模式设置为 Dynamic ,并使用 OmniLights 和 SpotLights 的 Static 烘焙模式。 这样做能有良好的性能,同时仍然允许动态对象在室外区域投射实时阴影。

完全烘焙的灯光还可以利用灯光节点的 大小 (全向/聚光)或 角度距离 (方向)属性。 这允许阴影具有真实的半影,随着阴影投射者和阴影之间距离的增加,半影的尺寸也会增加。 与实时 PCSS 阴影相比,这也具有较低的性能成本,因为只有动态对象才会在其上渲染实时阴影。

../../../_images/lightmap_gi_omnilight_size.png

烘焙

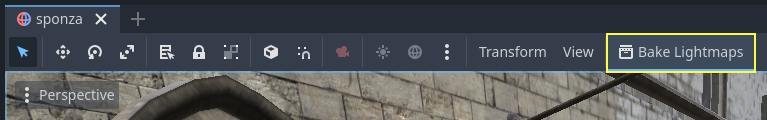

要开始烘焙过程,请在选择 LightmapGI 节点时,单击 3D 编辑器视口顶部的 烘焙光照贴图 按钮:

../../../_images/lightmap_gi_bake.png

根据场景大小、所选烘焙方法以及质量的不同,其过程可能花费几秒钟到几分钟不等(也可能是几小时)。

警告

烘焙光照贴图是一个可能需要大量视频内存(即显存)的过程,尤其是当生成的纹理很大时。 由于内部限制,如果生成的纹理尺寸太大(即使在具有大量视频内存的系统上),引擎也可能崩溃。

为了避免崩溃,请在导入面板上确保光照贴图的纹素大小设置到了足够高的值。

调整

  • Quality:提供了四种烘焙质量模式:Low(低级)、Medium(中级)、High(高级)、Ultra(超级)。质量越高所需的时间越长,但最终光照贴图的显示效果越好、噪点也越少。针对自发光材质或者几乎没有直接光照的地方,不同质量模式之间的区别尤为显著。每个烘焙质量模式都可以在项目设置中进一步调整。

  • Bounces :(反弹)间接光照的反弹次数。默认值( 3 )是烘焙时间和质量之间的一个平衡点。取值越高,光线在停止之前反弹的次数越多,间接光照的效果也就越好(同时也越亮)。在做最初的光照迭代工作时,建议把反弹次数减小到 1 以加快烘焙速度。请注意,降低反弹次数会让场景变暗。

  • Bounce Indirect Energy: (反弹间接能量)烘焙灯光间接能量时使用的全局乘数。这会乘以每个灯自己的 Indirect Energy 值。不是 1.0 的值在物理上并不准确,但可以用于艺术效果。

  • Directional: (定向)如果启用,则存储光照贴图的方向信息。 这改善了烘焙表面的法线贴图材质的外观,尤其是在完全烘焙的灯光下(因为它们也有直接光线烘焙)。 缺点是定向光照贴图的渲染成本稍高。 它们还需要更多的时间来烘焙,从而导致文件大小更大。

  • Interior: (内部)如果启用,将不会获取环境照明。 将其用于纯室内场景以避免漏光。

  • Use Texture for Bounces: (使用纹理进行反弹)如果启用,将生成带有照明信息的纹理,以加快间接照明的生成速度,但会牺牲一定的精度。当使用低分辨率光照贴图或在表面上明显地拉伸光照贴图的 UV 时,几何体可能会出现额外的漏光伪影。如果不确定,请默认启用此功能。

  • Use Denoiser: (使用降噪器)如果启用,则使用去噪算法使光照贴图的噪点明显减少。这个设置开启会增加烘烤时间,并且偶尔会引入伪影,但结果通常是值得的。请参阅 降噪 了解更多信息。

  • Denoiser Strength: (降噪器强度)应用于生成的光照贴图的去噪步骤的强度。值越高,消除噪点越有效,但会减少静态阴影的阴影细节。仅当启用降噪且降噪方法为 JNLM 没有降噪强度设置)。

  • Bias :(偏置)用于 3D 单位阴影的偏移值。 通常不需要更改此值,除非烘焙后光照贴图中遇到光渗色(light bleeding)或黑点问题(dark spots)。 此设置不会影响烘焙表面上投射的实时阴影(对于具有 Dynamic 光照烘焙模式的灯光)。

  • Max Texture Size: (最大纹理尺寸)生成的纹理图集的最大纹理尺寸。 较高的值将导致生成的切片较少,但由于硬件对纹理大小的限制,可能无法在所有硬件上工作。 如果不确定,请将其保留为默认值 16384

  • Environment > Mode: (环境 > 模式)控制烘焙光照贴图时环境光照的来源方式。 Scene 的默认值适用于具有可见外部部件的关卡。 对于纯室内场景,将其设置为 Disabled 以避免漏光并加快烘焙速度。 也可以将其设置为 自定义天空自定义颜色 以使用与实际场景的环境天空不同的环境照明。

  • Gen Probes > Subdiv: (生成探针 > 细分)详见 动态对象

  • Data > Light Data: (数据 > 光照数据)详见 光照贴图数据

平衡烘焙时间和质量

因为高质量的烘焙可能花费非常长的
